| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
8 (потенциометр) |
| Количество выходов |
8 (0…10 V) |
| Напряжение сигнала |
0…10 V |
| разрешение |
12 Bit |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Потребление тока K-Bus |
50 мА в режиме ECO , 95 мА в полномасштабном режиме |
| Источник питания |
Подключение 24 В |
| Шинный интерфейс |
Подключение K-Bus ВХ/ВЫХ |
| Порт ввода/вывода |
Подключение ленточного кабеля , 20-контактный , экранированный |
| Положение переключателя |
автоматический/ручной , потенциометр |
| Диагностический светодиод |
желтый |
| Особые свойства |
Поти и переключатели считываются через ПЛК; Отображение аналогового значения с помощью гистограммы |
| Масса |
ок. 215 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

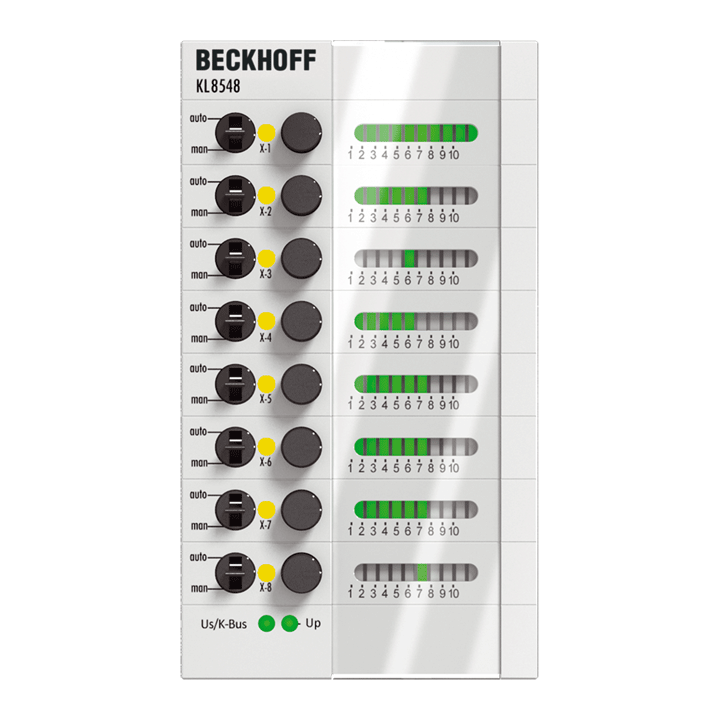

KL8548
KL8548 — это 8-канальный модуль аналогового вывода для 0…10 V. Аналоговые значения необходимо задавать индивидуально для каждого канала с помощью блока управления или потенциометра. Фактическое выходное значение отображается в виде гистограммы. Положение потенциометра может считываться системой управления в каждом режиме работы.
