| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
KNX/EIB |
| Количество каналов |
1 |
| стандарт передачи |
Витая пара (ТП) |
| Связь |
2-проводной |
| Каналы передачи |
1 |
| Стоимость трансфера |
9600 бод |
| Доступ к автобусу |
CSMA/CA |
| Длина линии |
– |
| Потребление тока K-Bus |
обычно 55 мА |
| Силовые контакты потребления тока |
– |
| Устойчивость к короткому замыканию |
Да |
| Возможное разделение |
500 V (K-Bus/EIB) |
| Ширина на изображении процесса |
Ввод/вывод: 24 Byte |
| конфигурация |
TwinCAT (функциональные блоки) |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Входное напряжение |
24 V DC (-15 %/+20 %) |
| Особые свойства |
TwinCAT Библиотека: TwinCAT ПЛК EIB |
| Масса |
ок. 85 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

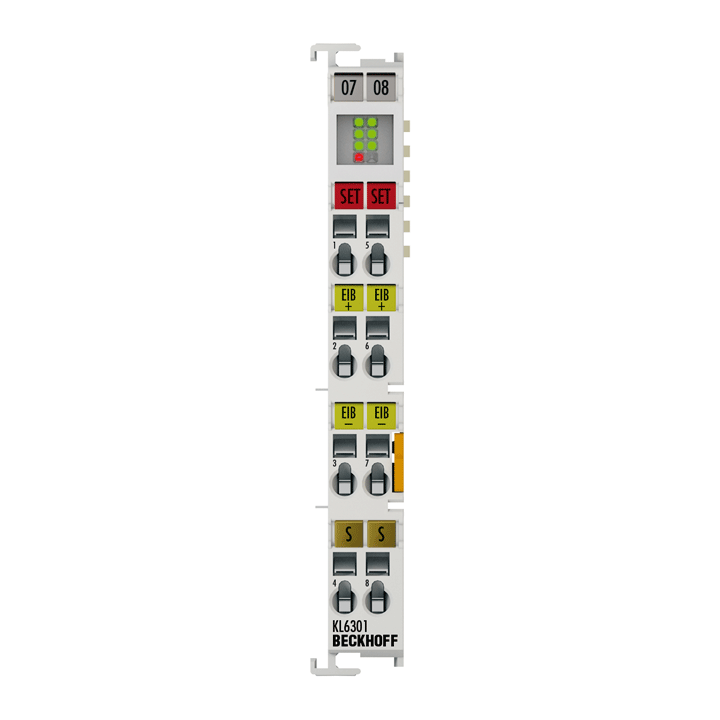

KL6301
Шинный терминал KNX/EIB KL6301 интегрирован в сеть KNX/EIB и может получать данные от других участников KNX/EIB или отправлять их другим участникам KNX/EIB. Благодаря интеграции в систему шинного терминала компоненты KNX/EIB можно интегрировать в шинные системы более высокого уровня, например: Ethernet. Шинный терминал вводится в эксплуатацию и конфигурируется исключительно с помощью функциональных блоков TwinCAT. Светодиоды состояния напрямую показывают состояние шины. Терминал KNX/EIB работает независимо от используемой шинной системы. Возможно использование нескольких KL6301 на шинном контроллере или контроллере шинного модуля. Можно получить максимум 256 групповых адресов; отправка ограничена только приложением.
Характеристики
