| Статус продукта |
KL6211: Серийная поставка KS6211: Анонс продукта , Ожидаемый выход на рынок по запросу |
|---|---|
| Технология |
AS-интерфейс |
| Количество каналов |
1 |
| Количество рабов |
31 для версии 2.0 , 62 для версии 2.1 |
| Версия спецификации |
AS-Интерфейс V 2.0 , V 2.1 |
| Типы рабов |
цифровые и аналоговые |
| диагноз |
Сбой питания , сбой ведомого устройства , ошибка параметрирования |
| Назначение адреса AS-интерфейса |
через конфигурацию или автоматически |
| Время цикла |
макс. 5 ms (31 участник) |
| Связь |
2 пряди с помощью технологии пружинной силы |
| Потребление тока K-Bus |
тип. 55 мА (K-Bus) , тип. 60 мА (AS-интерфейс) |
| Силовые контакты потребления тока |
тип. 60 мА + нагрузка |
| Возможное разделение |
500 V (AS-интерфейс/K-шина) |
| Силовые контакты |
Да |
| Ширина на изображении процесса |
на выбор: 12 Byte , 22 Byte или 38 Byte , из которых 6 Byte интерфейс параметров |
| конфигурация |
через интерфейс параметров полевой шины , DP-V1 или шинный контроллер через KS2000 |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , UL |

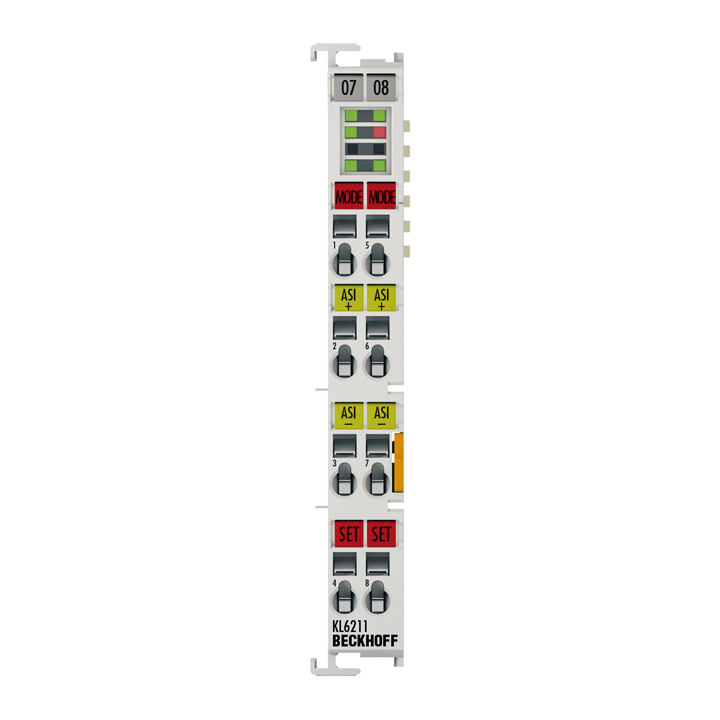

KL6211
Главный терминал AS-Interface является расширенным ведущим устройством согласно профилю M3 и обеспечивает прямое подключение подчиненных устройств AS-Interface. Интерфейс, совместимый с AS-Interface, поддерживает цифровые и аналоговые ведомые устройства версий 2.0 и 2.1, ведомые устройства Safety и ведомые устройства с комбинированной транзакцией типа 1 (профиль S-7.3 и 7.4). Обмен данными процесса, параметрирование и диагностика не зависят от полевой шины. KL6211 вместе с различными шинными соединителями представляет собой универсальный шлюз AS-интерфейса/полевой шины. Вместе с BK3120 для связи с KL6211 можно использовать службы PROFIBUS-DP-V1. В отличие от главного терминала AS-Interface KL6201, KL6211 содержит силовые контакты. Это обеспечивает прямое сквозное подключение к источнику питания AS-интерфейса через клемму подачи потенциала AS-интерфейса KL9520 или клемму источника питания KL9528.
