| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс инкрементного энкодера 24 V DC , EN 61131-2 , тип 1 , «0»: < 5 V DC , «1»: > 15 V DC , 5 мА тип. |
| Количество каналов |
1 инкрементальный энкодер |
| Подключение энкодера |
A , B , C , Ворота/защелка , 24 V |
| Входы датчиков |
1 |
| Рабочее напряжение энкодера |
24 V DC |
| Выходной ток энкодера |
– |
| прилавок |
32 Bit , двоичный |
| Частота среза |
400 000 шагов/с (при 4-кратной оценке) |
| Квадратурный декодер |
4-кратная оценка |
| Фиксация нулевого импульса |
32 Bit |
| Команды |
Читать , устанавливать , активировать |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Силовые контакты потребления тока |
– |
| Потребление тока K-Bus |
обычно 40 мА |
| Ширина на изображении процесса |
Ввод/вывод: 2 32-битных данных , 2 8-битных управления/статуса. |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

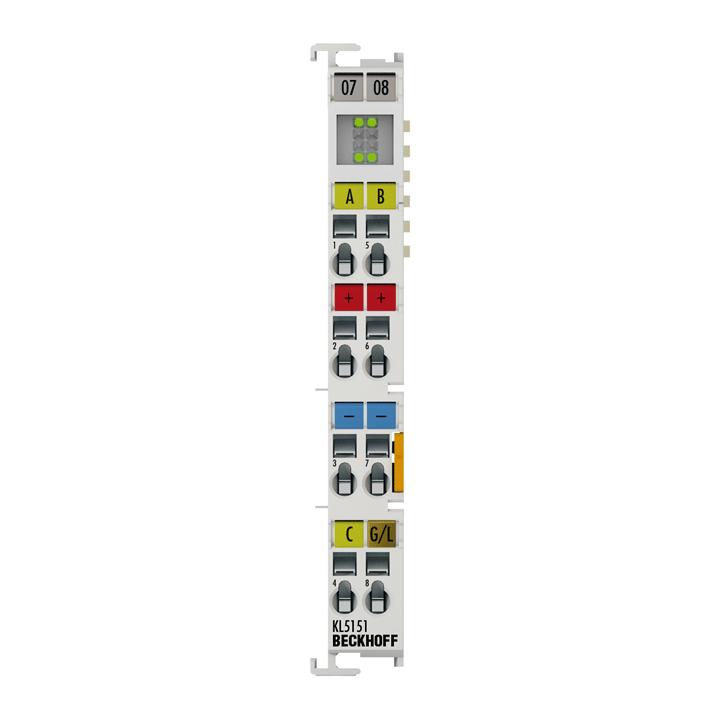

KL5151
Клемма шины KL5151 представляет собой интерфейс для подключения инкрементального энкодера 24 В (24 В HTL). 32-битный счетчик с квадратурным дешифратором и 32-битной защелкой нулевого импульса можно считывать, устанавливать или активировать. Альтернативно, KL5151 можно использовать в качестве реверсивного счетчика. Питание 24 В к датчику может подаваться непосредственно через точки подключения клеммы.
Характеристики
