| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс энкодера SSI |
| Количество каналов |
1 интерфейс энкодера |
| Подключение энкодера |
Двоичный вход: D+ , D- , двоичный выход: Cl+ , Cl- |
| Источник питания |
24 V постоянный ток через силовые контакты |
| Текущее потребление |
тип. 20 мА без датчика |
| Силовые контакты потребления тока |
тип. 20 мА + нагрузка |
| Донорское обеспечение |
24 V постоянный ток через силовые контакты |
| Стоимость трансфера |
настраивается до 1 MHz , 250 kHz предустановки |
| Последовательный вход |
Ширина 24 бита (регулируемая) |
| Направление данных |
Читать |
| Выходной сигнал |
Дифференциальный сигнал (RS422) |
| Входной сигнал |
Дифференциальный сигнал (RS422) |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Потребление тока K-Bus |
обычно 25 мА |
| Ширина на изображении процесса |
Вход: 1 х 32-битные данные (1 х 8-битное управление/статус опционально) |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

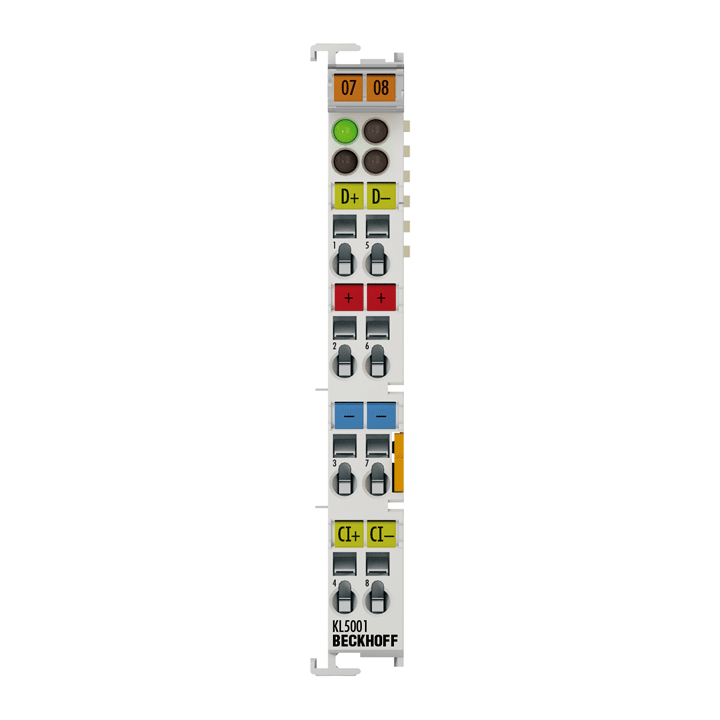

KL5001
Шинный терминал KL5001 является ведущим устройством SSI и позволяет напрямую подключать абсолютный энкодер к SSI (синхронный последовательный интерфейс). Поддерживаются как однооборотные, так и многооборотные энкодеры. Питание 24 В к датчику может подаваться непосредственно через точки подключения клеммы. Клемму источника питания KL9505 можно использовать для дополнительного рабочего напряжения энкодера 5 В.
Различные режимы работы, частоты передачи и разрядность могут быть постоянно установлены через регистры управления. Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
