| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
односторонний |
| Количество выходов |
2 |
| Источник питания |
24 V DC через силовые контакты (альтернативно 15 V DC с клеммой питания KL9515) |
| Ток сигнала |
0…20 мА |
| груз |
< 500 Ω |
| Ошибка вывода |
< ±0 , 1% (относительно конечного значения) |
| разрешение |
12 Bit |
| Время перехода |
~ 1 , 5 ms |
| Возможное разделение |
500 V (K-Bus/напряжение сигнала) |
| Силовые контакты потребления тока |
тип. 50 мА + нагрузка |
| Потребление тока K-Bus |
обычно 60 мА |
| Ширина на изображении процесса |
Выход: 2 х 16-битных данных (2 х 8-битных данных управления/статуса опционально) |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 80 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

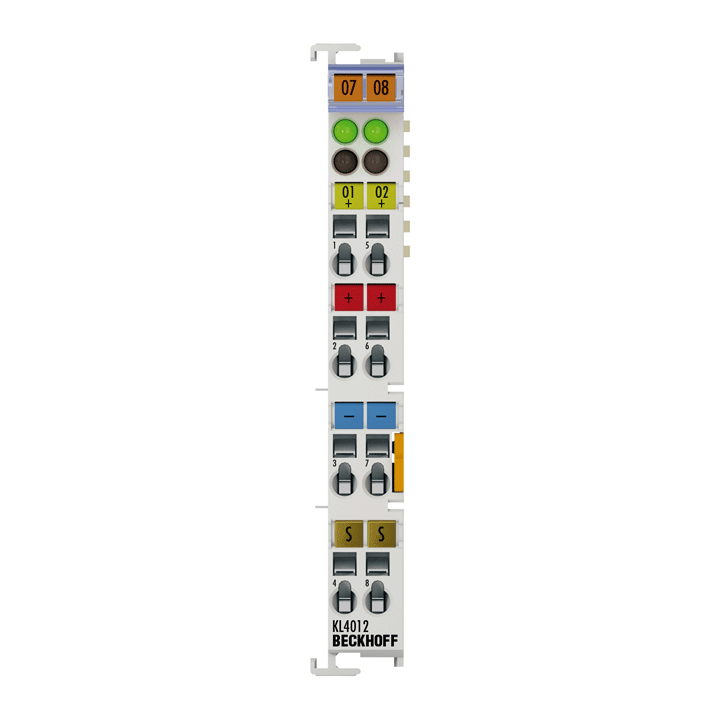

KL4012
Клемма аналогового выхода KL4012 генерирует аналоговые выходные сигналы в диапазоне от 0 до 20 мА. Ток подается на уровень процесса гальванически изолированно с разрешением 12 Bit. Выходные каналы шинного терминала имеют общий потенциал земли с источником постоянного тока 24 V. Выходные каскады питаются от источника питания 24 В. Светодиоды работы указывают обмен данными с шинным соединителем.
Характеристики
