| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
3 х ток , 3 х напряжение |
| Технология |
3-фазное измерение мощности |
| Измерения |
Ток , напряжение , активная мощность , энергия , cos φ , пиковые значения U , I и P , частота |
| Измерение напряжения |
макс. 500 V 3~ переменного тока (ULX-N: макс. 288 V переменного тока) |
| измерение тока |
макс. 1 A , через измерительный трансформатор x A/1 A |
| разрешение |
16 Bit (21 Bit , внутренний) |
| Ошибка измерения/неопределенность |
0 , 5% от конечного значения диапазона измерения (U , I) , 1% расчетных значений |
| Метод измерения |
Истинное среднеквадратичное значение , расчет истинного среднеквадратического значения со скоростью 64 000 выборок в секунду |
| Время обновления |
50 ms предустановка для каждого измеренного значения , свободно конфигурируемая |
| Возможное разделение |
1500 V (K-Bus/напряжение возбуждения) |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 115 мА |
| Ширина на изображении процесса |
Ввод/вывод: 3 х 16-битных данных , 3 х 8-битных данных управления/статуса. |
| Особые свойства |
Счетчик энергии , измерение мощности , True RMS |
| Масса |
ок. 75 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |

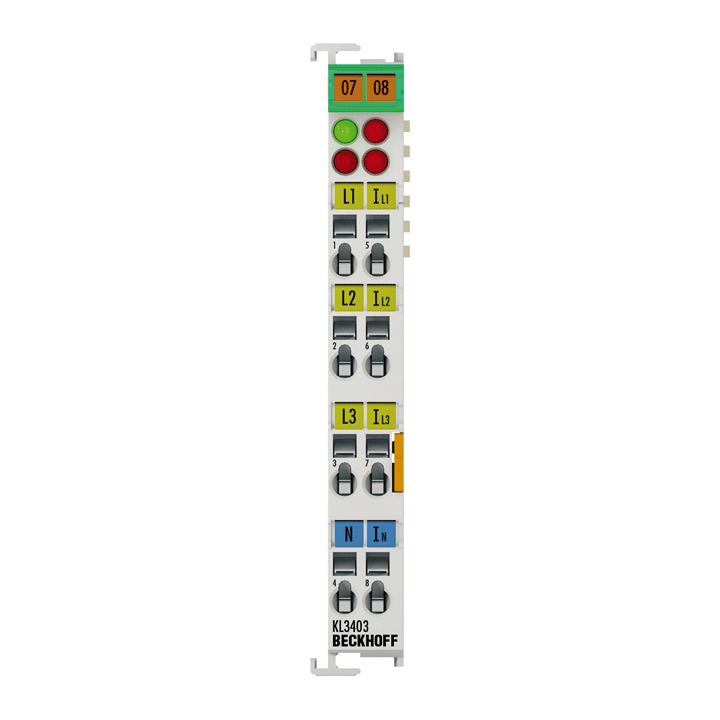

KL3403
Шинный терминал KL3403 позволяет измерять все необходимые электрические данные из сети электропитания. Напряжение измеряется путем прямого подключения L1, L2, L3 и N. Ток в трех фазах L1, L2 и L3 подается через простые трансформаторы тока. Измеренные значения всех токов и напряжений доступны как действующие значения. В KL3403 активная мощность и энергопотребление рассчитываются для каждой фазы. Связав действующие значения напряжения U * тока I с активной мощностью P, можно получить всю дополнительную информацию, такую как полная мощность S или угол сдвига фазы cos φ. KL3403 предоставляет каждой полевой шине расширенный сетевой анализ и возможность управления энергопотреблением.
Шинный терминал KL3403 можно заказать для работы с другими диапазонами тока и напряжения, например: для 5 A: 20 мА или 333 мВ. Обзор различных версий можно найти в разделе «Информация для заказа».
