| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 , для 1 мостовой схемы |
| Источник питания |
через K-Bus |
| Напряжение сигнала УД |
-16…+16 мВ , настраивается |
| Напряжение сигнала UREF |
±__ДЕРЖАТЬ_0__ |
| Технология |
DMS-соединение |
| Внутреннее сопротивление |
> 200 kОм (UREF) , > 1 MОм (UD) |
| Напряжение питания УФ |
5 V Постоянный ток , макс. 20 мА |
| Время перехода |
< 250 ms , настраивается |
| фильтр |
50 Hz , настраивается |
| разрешение |
16 Bit |
| Ошибка измерения/неопределенность |
< ±0 , 1% (от конечного значения диапазона измерения) |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 65 мА |
| Ширина на изображении процесса |
Вход: 2 х 16-битных данных (2 х 8-битных данных управления/статуса опционально) |
| Особые свойства |
с внутренним мостовым питанием |
| Масса |
ок. 70 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

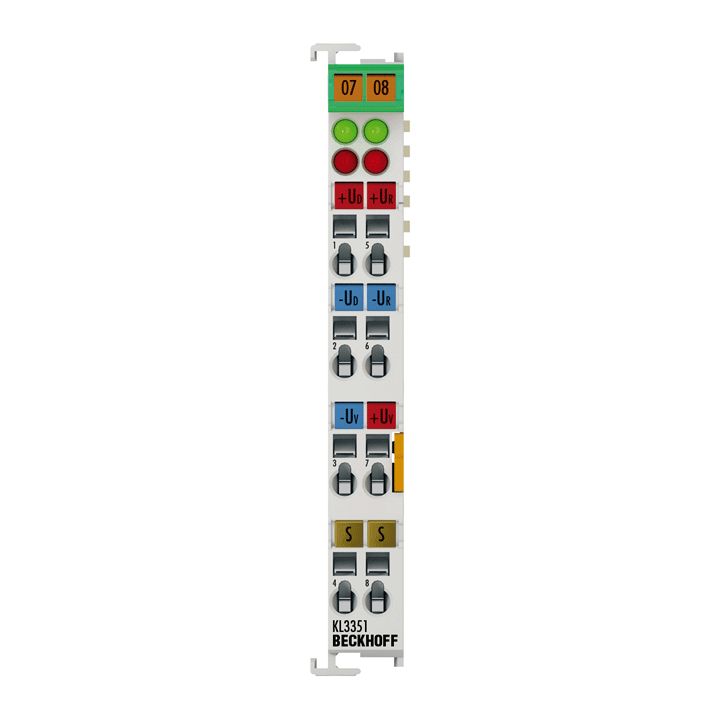

KL3351
Клемма аналогового входа KL3351 обеспечивает прямое подключение резистивного моста. Напряжение моста UD и напряжение питания UREF моста оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации верхнего уровня. Входные каналы доступны в виде двух 16-битных значений для дальнейшей обработки. Результат измерения можно рассчитать по формуле Измеренное значение = UD/UREF. За счет точной регистрации напряжения питания вместе с напряжением моста в преобразователе компенсируются долговременный и температурный дрейф.
