| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 |
| Источник питания |
через K-Bus |
| Ток сигнала |
0…20 мА |
| Технология |
Дифференциальный вход |
| Внутреннее сопротивление |
Измерительный резистор 50 Ом , нагрузка: 60 Ом + напряжение диода |
| Синфазное напряжение UCM |
макс. 35 V |
| Время перехода |
140 ms , настраивается до 2 ms |
| фильтр |
50 Hz , настраивается |
| разрешение |
15 Bit , настраиваемый 16 Bit |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Устойчивость к перенапряжению |
35 V DC |
| Возможное разделение |
500 V (K-Bus/напряжение сигнала) |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 60 мА |
| Ширина на изображении процесса |
Вход: 2 х 16-битных данных (2 х 8-битных данных управления/статуса опционально) |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 70 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

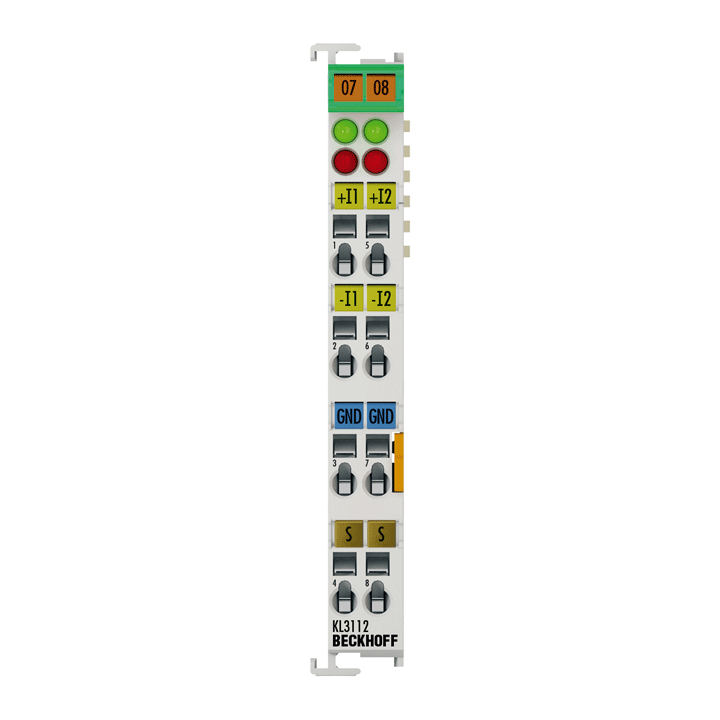

KL3112
Клемма аналогового входа KL3112 обрабатывает сигналы в диапазоне от 0 до 20 мА. Ток оцифровывается с разрешением 16 Bit (по умолчанию: 15 Bit) и передается на устройство автоматизации более высокого уровня гальванически изолированным образом. Входные каналы клеммника являются дифференциальными входами и имеют общий внутренний потенциал земли. KL3112 объединяет два канала в одном корпусе. Обнаруживаются обрыв линии и перегрузка, и состояние клеммы передается в систему управления через K-шину. Светодиоды Run указывают на обмен данными с шинным соединителем, а светодиоды Error указывают на перегрузку.
Характеристики
