| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Ток сигнала |
4…20 мА |
| Технология |
односторонний |
| Внутреннее сопротивление |
80 Ом + напряжение диода 0 , 7 V |
| Синфазное напряжение UCM |
– |
| Время перехода |
~ 4 ms |
| разрешение |
12 Bit |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Устойчивость к перенапряжению |
макс. 35 V |
| Возможное разделение |
500 V (K-Bus/напряжение сигнала) |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 75 мА |
| Ширина на изображении процесса |
Вход: 4 x 16-битные данные (4 x 8-битные данные управления/статуса опционально) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
для 2-проводных датчиков |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV , cFMus |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

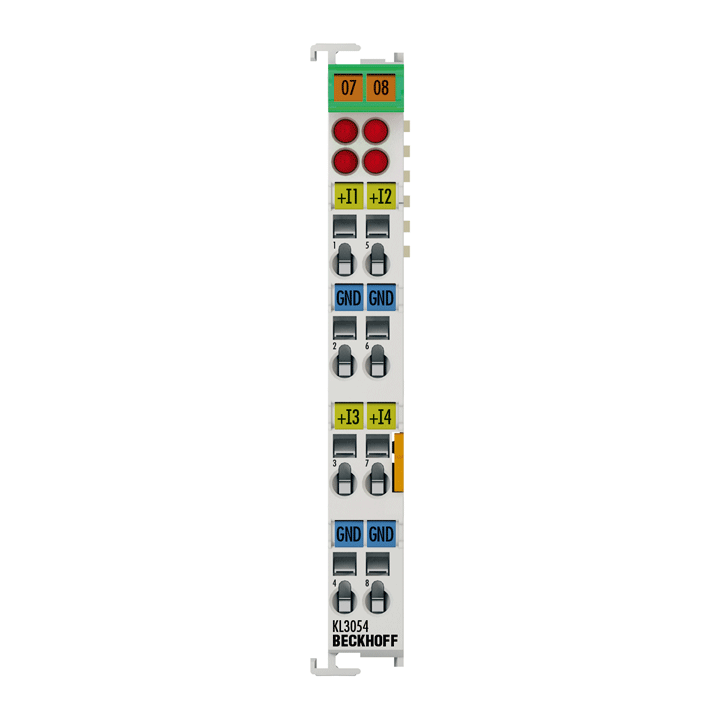

KL3054
Клемма аналогового входа KL3054 предназначена для передачи аналоговых сигналов измерения на устройство автоматизации гальванически изолированным образом. Входная электроника не зависит от напряжения питания силовых контактов. Заземление является опорным потенциалом для входов. Светодиоды ошибок сигнализируют о перегрузке и обрыве провода. KL3054 объединяет четыре канала в одном корпусе.
Характеристики
