| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
1 |
| Источник питания |
24 V постоянный ток через силовые контакты |
| Ток сигнала |
4…20 мА |
| Технология |
односторонний |
| Внутреннее сопротивление |
80 Ом + напряжение диода 0 , 7 V |
| Синфазное напряжение UCM |
– |
| Время перехода |
~ 1 ms |
| разрешение |
12 Bit |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Устойчивость к перенапряжению |
макс. 35 V |
| Возможное разделение |
500 V (K-Bus/напряжение сигнала) |
| Силовые контакты потребления тока |
просто загрузи |
| Потребление тока K-Bus |
обычно 65 мА |
| Ширина на изображении процесса |
Вход: 1 х 16-битные данные (1 х 8-битное управление/статус опционально) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
с питанием от датчиков |
| Масса |
ок. 70 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

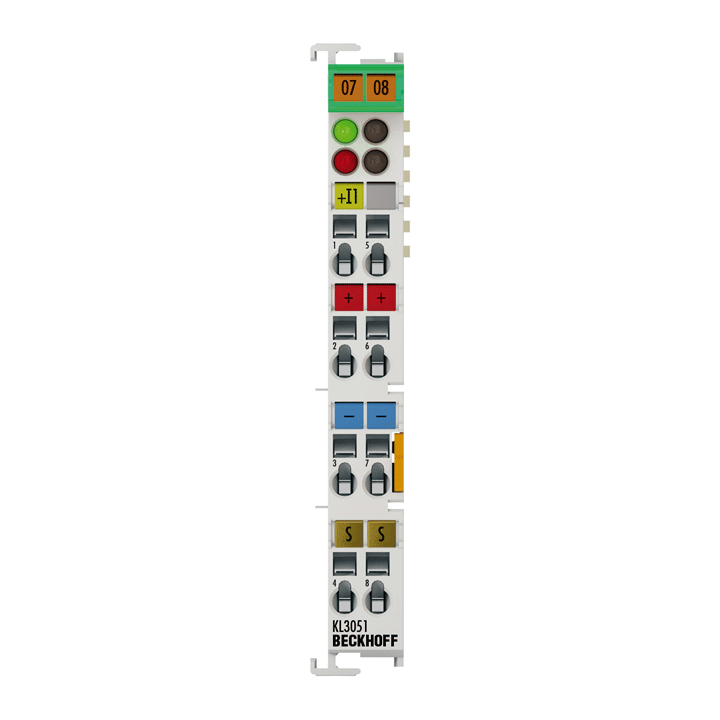

KL3051
Клемма аналогового входа KL3051 предназначена для питания измерительных преобразователей, расположенных в полевых условиях, и передачи аналоговых сигналов измерения на устройство автоматизации гальванически изолированным образом. Напряжение питания датчиков подается на клемму через силовые контакты. Питание силовых контактов может осуществляться либо через стандартный источник питания, либо через клемму источника питания (KL9xxx) с гальванической развязкой рабочего напряжения. Входная электроника не зависит от напряжения питания силовых контактов. Линия 0 В является опорным потенциалом для входов. Светодиоды Run указывают на обмен данными с шинным соединителем, светодиоды Error указывают на перегрузку и обрыв провода.
Характеристики
