| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 |
| Источник питания |
через K-Bus |
| Ток сигнала |
4…20 мА |
| Технология |
Дифференциальный вход |
| Внутреннее сопротивление |
80 Ом + напряжение диода 0 , 7 V |
| Синфазное напряжение UCM |
макс. 35 V |
| Время перехода |
~ 2 ms |
| разрешение |
12 Bit |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Устойчивость к перенапряжению |
35 V DC |
| Возможное разделение |
500 V (K-Bus/напряжение сигнала) |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 60 мА |
| Ширина на изображении процесса |
Вход: 2 х 16-битных данных (2 х 8-битных данных управления/статуса опционально) |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

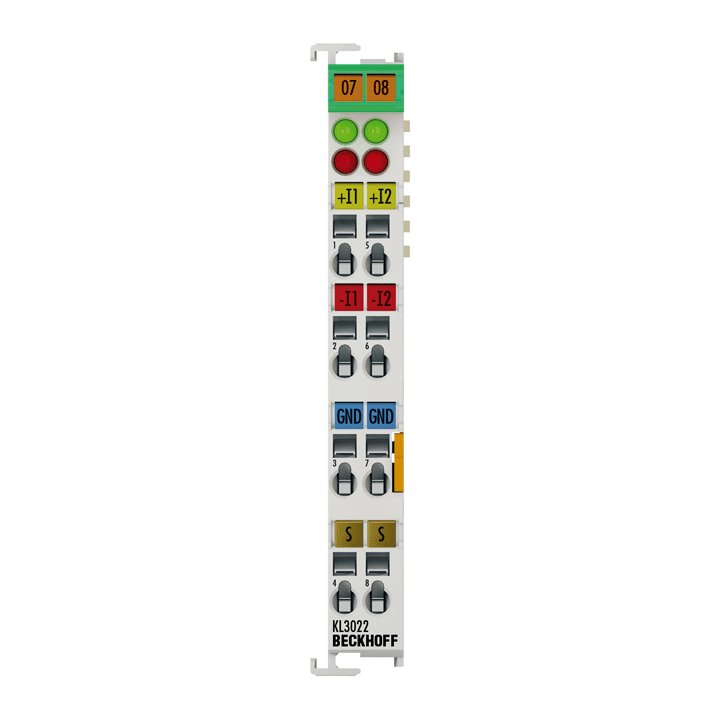

KL3022
Клемма аналогового входа KL3022 обрабатывает сигналы в диапазоне от 4 до 20 мА. Ток оцифровывается с разрешением 12 Bit и гальванически развязывается до устройства автоматизации верхнего уровня. Входные каналы клеммника являются дифференциальными входами и имеют общий внутренний потенциал земли. Обрывы линии и перегрузки обнаруживаются, а состояние клеммы передается в систему управления через K-шину. Светодиоды Run указывают на обмен данными с шинным соединителем, светодиоды Error указывают на перегрузку и обрыв провода.
Характеристики
