| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| Количество выходов |
16 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания |
< 7 A |
| Энергия выключения (инд.) макс. |
< 100 мДж/канал |
| Защита от обратной полярности |
Да |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Силовые контакты потребления тока |
тип. 35 мА + нагрузка |
| Потребление тока K-Bus |
обычно 45 мА |
| Ширина на изображении процесса |
16 выходов |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой (см. документацию) |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

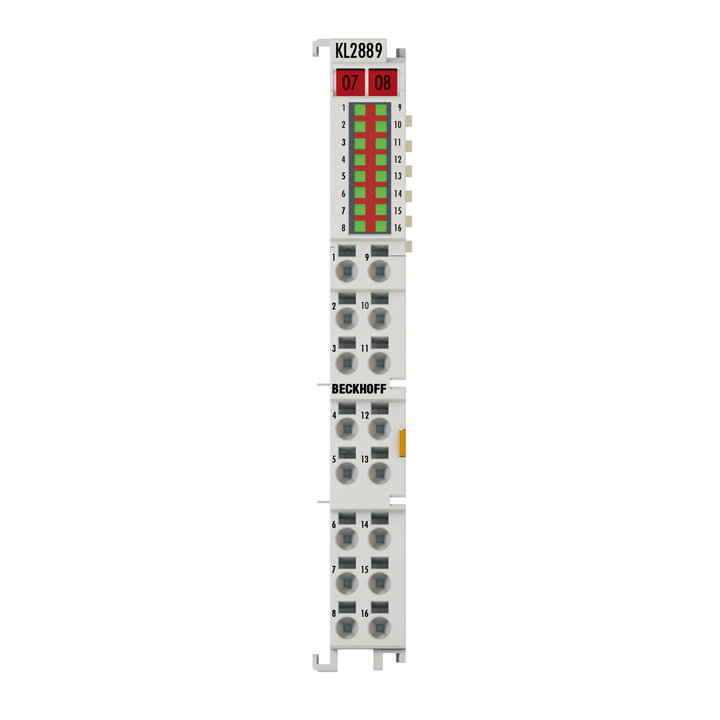

KL2889
Клемма цифрового выхода KL2889 гальванически развязывает двоичные сигналы управления устройства автоматизации на исполнительные механизмы на уровне процесса. KL2889 защищен от обратной полярности и обрабатывает токи нагрузки с выходами, защищенными от перегрузки и короткого замыкания. Шинный терминал содержит 16 каналов, состояние сигнала которых отображается светодиодами. Он особенно подходит для компактного использования в шкафу управления. Технология подключения идеальна для несимметричных входов. Обязательным условием является то, что все компоненты работают с той же контрольной точкой, что и KL2889. Силовые контакты подключаются сквозным.
Выходы KL2889 питаются через силовой контакт 0 В. Соединение одножильных проводов можно выполнить без инструментов, используя технологию прямого подключения.
Шинные модули HD (высокая плотность) с повышенной плотностью упаковки содержат 16 точек подключения в корпусе клеммной колодки диаметром 12 мм.
