| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2/3/4 проводника |
| Количество выходов |
1 х ближе |
| Номинальное напряжение |
0…230 V AC/DC |
| Тип нагрузки |
омический , индуктивный |
| Выходной ток макс. |
3 A Непрерывная нагрузка |
| Защита от перенапряжения |
от 400 V AC |
| Импульсный ток |
5 A (20 s) , 50 A (100 ms) |
| ток переключения |
Импульсный ток: 5 A (20 s) , 50 A (100 ms) |
| Рекомендуемый резервный предохранитель |
≤ 10 A быстро |
| Контактное сопротивление |
обычно 0 , 1 Ом |
| Время выключения |
2…__ДЕРЖАТЬ_0__ |
| остаточное напряжение |
(100 mОм) |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) , 2500 V переменного тока (1 мин.) |
| Ток утечки (состояние ВЫКЛ) |
<< 1 мА |
| скорость переключения |
тип. 1 , 65 ms , 5 ms макс. |
| Силовые контакты потребления тока |
только ток утечки и ток нагрузки |
| Потребление тока K-Bus |
обычно 65 мА |
| Ширина на изображении процесса |
2 выхода |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE |

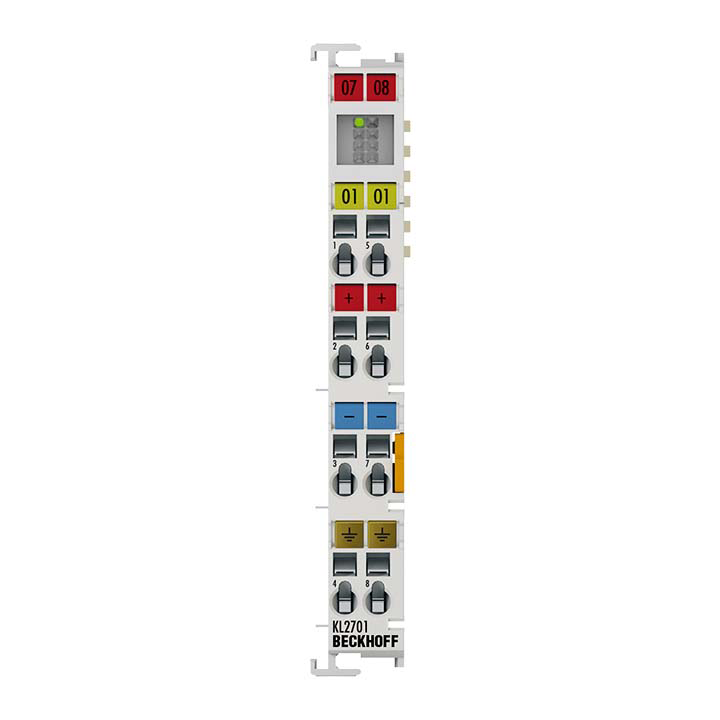

KL2701
Выходная клемма KL2701 использует электронное реле нагрузки для переключения сетевого напряжения до 230 V переменного/постоянного тока с выходным током до 3 A. Коммутирующий элемент, высокопроизводительный МОП-транзистор, подключен к потенциалу силового контакта и благодаря полупроводниковой технологии не изнашивается. Терминал KL2701 имеет независимый выход с отображением состояния сигнала посредством светодиода.
