| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 х чейнджера |
| Номинальное напряжение |
230 V AC (макс. напряжение переключения 250 V AC/300 V DC) |
| Коммутируемое напряжение макс. |
250 V AC , 300 V DC |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Выходной ток макс. |
5 A на канал |
| ток переключения |
макс. 1 A AC/1 A DC при 40 V DC; макс. 0 , 15 A при 300 V постоянного тока (UL: макс. 230 V переменного тока , 1 A) |
| Минимально допустимая нагрузка |
100 мА на 12 V |
| Ламповая нагрузка, ЭКГ |
макс. 6 A пусковой ток |
| Возможное разделение |
1 , 5 кВ (напряжение K-шины/поля); Номинальное импульсное напряжение 2 , 5 кВ для категории перенапряжения III |
| Силовые контакты потребления тока |
– |
| Потребление тока K-Bus |
обычно 90 мА |
| Ширина на изображении процесса |
2 выхода |
| Макс. частота переключения |
6/мин. (при номинальной нагрузке) |
| Переключение циклов мех. (мин.) |
5 x 106 |
| Циклы электрического переключения (мин.) |
1 x 106 (1 A/250 V AC) |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
Возможен реверсивный переключатель |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , UL |

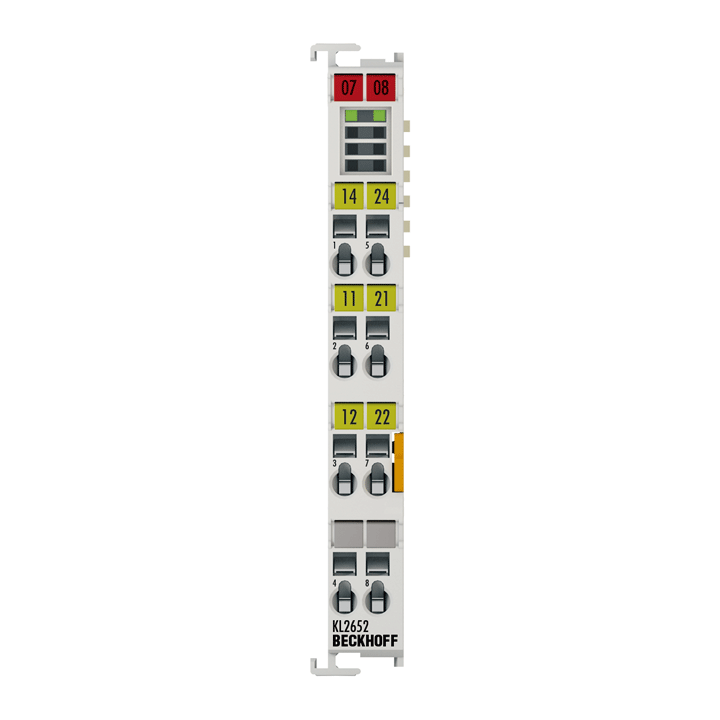

KL2652
Выходная клемма KL2652 имеет два реле, каждое с переключающим контактом, которые можно универсально использовать для переключения потребителей сетевого напряжения до 230 V переменного тока или 300 V постоянного тока. Шинный терминал KL2652 оснащен беспотенциальными контактами. Состояние сигнала шинного терминала отображается светодиодами.
Характеристики
