| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Релейный выход |
| Количество выходов |
4 х доводчика |
| Номинальное напряжение |
250 V AC/30 V DC |
| Тип нагрузки |
омический , индуктивный |
| Выходной ток макс. |
4 A на канал |
| ток переключения |
4 A AC/DC (резистивный)/2 A AC/DC (индуктивный) |
| Коммутируемый ток омического сопротивления |
4 A AC/DC на канал |
| Коммутационный ток индуктивный |
2 A AC/DC на канал |
| Минимально допустимая нагрузка |
0 , 1 мА при 0 , 1 V постоянного тока (при 120 операциях/мин.) |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Силовые контакты потребления тока |
– |
| Потребление тока K-Bus |
обычно 120 мА |
| Ширина на изображении процесса |
4 выхода |
| Переключение циклов мех. (мин.) |
2 x 107 (при 18 x 103 циклов переключения в час) |
| Циклы электрического переключения (мин.) |
1 x 105 (3 A/30 V омическая нагрузка постоянного тока) |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 70 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE |

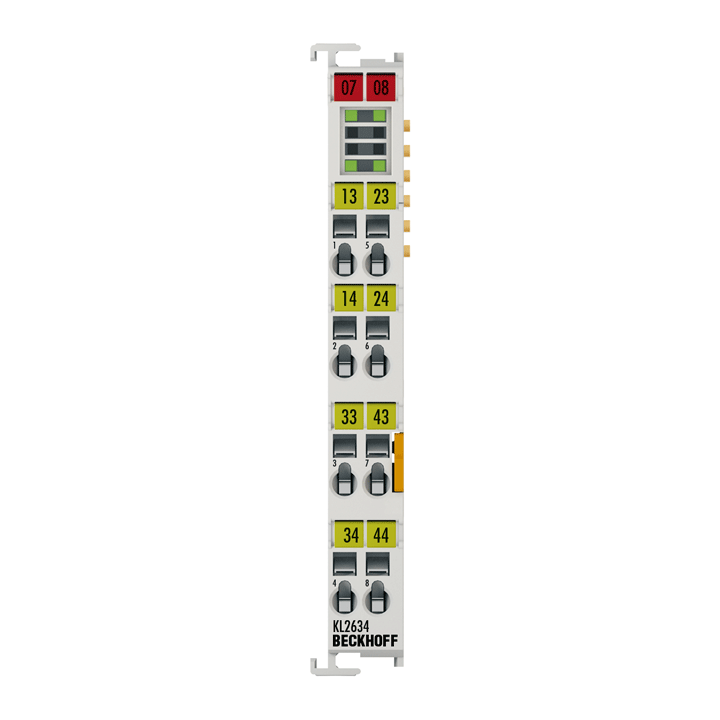

KL2634
Выходная клемма KL2634 имеет четыре реле, каждое из которых имеет отдельный контакт. Контакт реле можно использовать до 250 V переменного тока или 30 V постоянного тока. Состояние сигнала шинного терминала отображается светодиодами. KL2634 оснащен беспотенциальными контактами.
