| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
компактная технология привода |
| Количество каналов |
1 |
| Количество выходов |
1 вход энкодера шагового двигателя |
| Количество входов |
2 конечных положения , 1 датчик |
| Технология подключения |
Прямое подключение двигателя |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Напряжение питания Производительность |
8…48 V пост. тока (внешний) |
| Выходной ток |
макс. 5 , 0 A |
| Донорское обеспечение |
24 VDC; Опция: 5 V DC |
| Частота каденса |
макс. 125 000 шагов/с |
| Схема шага |
Полный шаг , полушаг , до 64-кратного микрошага |
| Частота регулятора тока |
ок. 25 kHz |
| разрешение |
ок. 5000 позиций в типичных применениях (за оборот) |
| Диагностический светодиод |
Строка ошибок A и B , потеря шага/остановка , питание , включение |
| Входной сигнал энкодера |
5…24 V пост. тока , тип. 5 мА , несимметричный |
| Входная частота |
макс. 400 000 шагов/с (при 4-кратной оценке) |
| Силовые контакты потребления тока |
обычно 35 мА |
| Потребление тока K-Bus |
обычно 100 мА |
| Ширина на изображении процесса |
Ввод/вывод: 2 16-битных данных + 1 8-битный сигнал управления/статуса. |
| Особые свойства |
Управление траекторией , вход энкодера |
| Возможное разделение |
500 V (K-Bus/напряжение сигнала) |
| Масса |
ок. 100 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , UL |

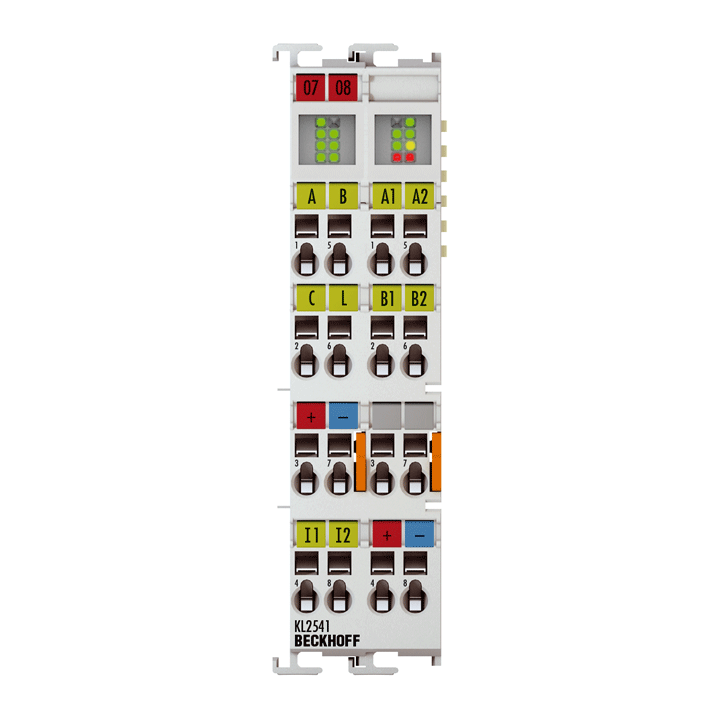

KL2541
Шинный терминал KL2541 предназначен для шаговых двигателей средней мощности. Усилители мощности ШИМ охватывают широкий диапазон напряжений и токов. Они расположены на шинном терминале вместе с двумя входами для концевых выключателей. С помощью некоторых параметров клемму шагового двигателя KL2541 можно адаптировать к двигателю и применению. Особенно тихий и точный ход двигателя обеспечивается 64-кратным микрошагом. Вместе с шаговым двигателем KL2541 представляет собой недорогую небольшую сервоось.
