| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
компактная технология привода |
| Тип нагрузки |
Щеточный двигатель постоянного тока , индуктивный |
| Количество каналов |
2 |
| Количество выходов |
1 двигатель постоянного тока на канал |
| Количество входов |
1 конечная позиция на канал |
| Технология подключения |
Прямое подключение двигателя |
| Выходной ток |
макс. 1 A на канал |
| Выходной ток макс. |
2 x 1 A (защита от короткого замыкания , защита от тепловой перегрузки для обоих каналов вместе) |
| разрешение |
макс. 10-битный ток , 16-битная скорость |
| Входной сигнал энкодера |
– |
| Частота импульса |
– |
| Силовые контакты потребления тока |
тип. 30 мА + нагрузка |
| Потребление тока K-Bus |
обычно 50 мА |
| Ширина на изображении процесса |
48 входов/выходов: 2 16-битных данных , 2 8-битных управления/статуса |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , UL |

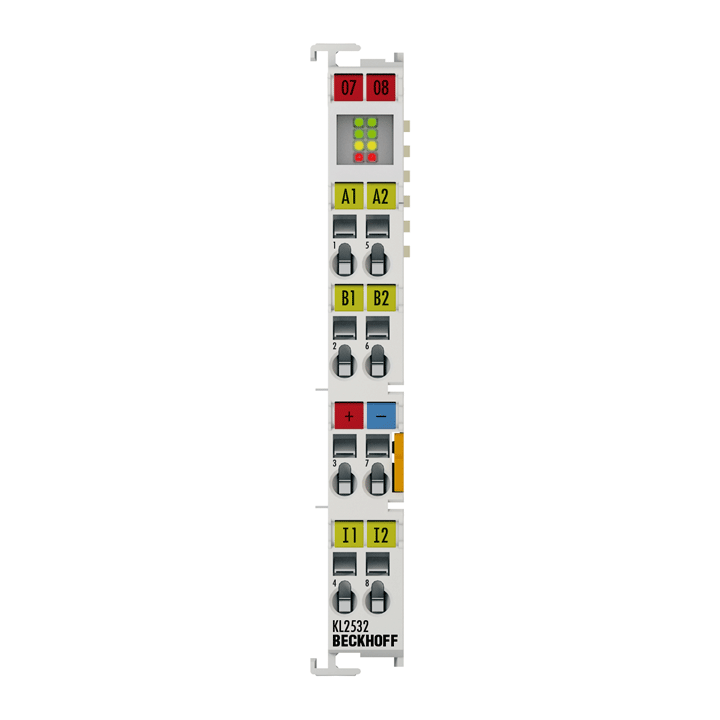

KL2532
Шинный терминал KL2532 обеспечивает прямое управление двумя двигателями постоянного тока и гальванически изолирован от K-шины. Скорость задается 16-битным значением от устройства автоматизации. Выходной каскад устойчив к перегрузкам и коротким замыканиям. Шинный терминал содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды обеспечивают быструю диагностику на месте.
