| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
ох |
| Выходной ток макс. |
0 , 1 A (блок драйвера 1 A) на канал |
| Тактовая частота ШИМ |
1 Hz…20 kHz , по умолчанию: 250 Hz |
| рабочий цикл |
0…100 % (длительность импульса TON > 750 нс , длительность паузы TOFF > 500 нс) |
| разрешение |
макс. 10 Bit |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Силовые контакты потребления тока |
тип. 10 мА + нагрузка |
| Потребление тока K-Bus |
обычно 18 мА |
| Ширина на изображении процесса |
48 входов/выходов: 2 16-битных данных , 2 8-битных управления/статуса |
| конфигурация |
без настройки адреса , настройка через шинный контроллер или контроллер |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

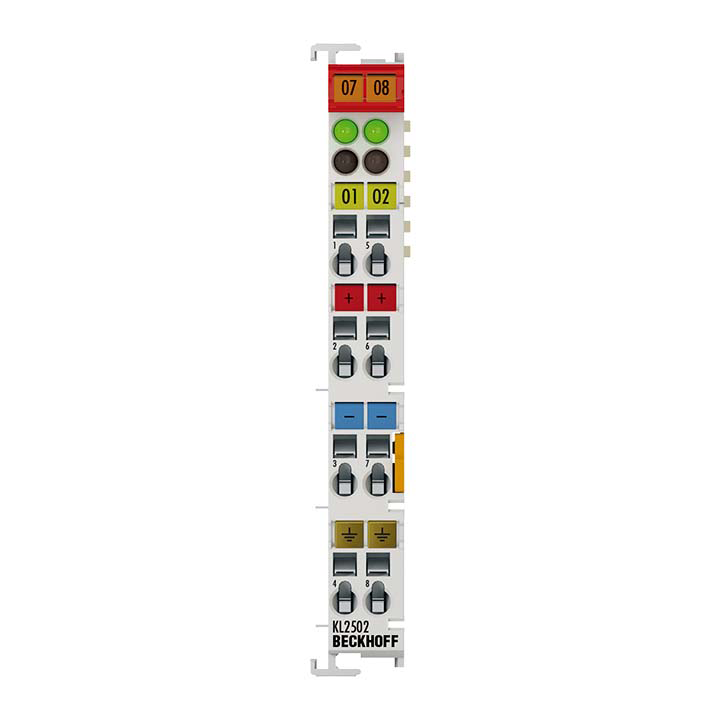

KL2502
Выходная клемма KL2502 модулирует двоичный сигнал 24 В постоянного тока с шириной импульса и выдает его гальванически изолированно от K-шины. Коэффициент цикла и паузы задается 16-битным значением от устройства автоматизации. Выходной каскад устойчив к перегрузкам и коротким замыканиям. Шинный терминал содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды синхронизируются с выходами и показывают рабочий цикл посредством своей яркости.
В дополнение к KL2502 существует вариант с напряжением постоянного тока 5 В (KL2502-3020) с тактовой частотой ШИМ до 30 kHz.
