| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
16 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 1/3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной фильтр |
тип. 0 , 2 ms |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Потребление тока K-Bus |
обычно 20 мА |
| Силовые контакты потребления тока |
тип. 4 мА + нагрузка |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Ширина на изображении процесса |
16 входов |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 60 g |
| Температура хранения |
-40…+85 °C |
| Рабочая температура |
-25…+60 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой (см. документацию) |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

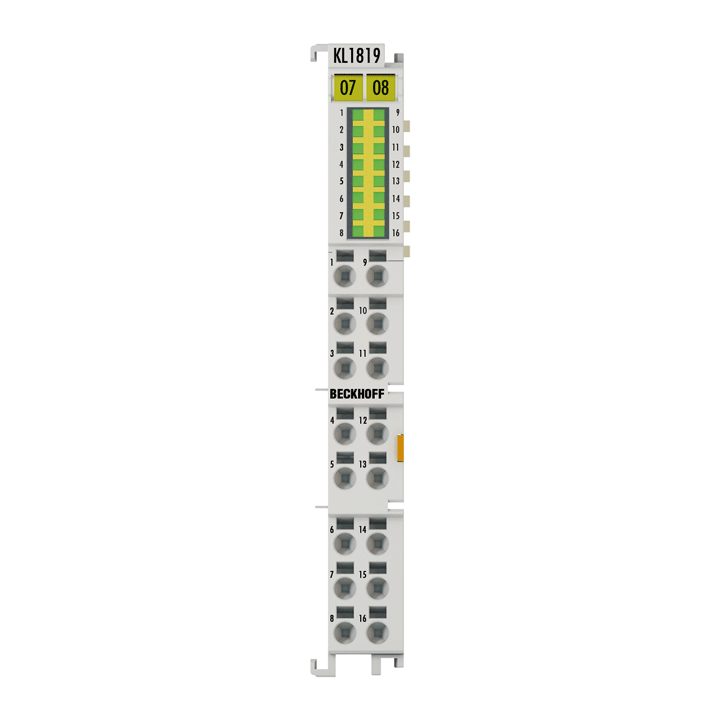

KL1819
Клемма цифрового входа KL1819 записывает двоичные управляющие сигналы 24 В постоянного тока с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Шинный терминал содержит шестнадцать каналов, состояние сигнала которых отображается светодиодами. Силовые контакты подключаются сквозным. На KL1819 опорной землей всех входов является контакт питания постоянного тока 0 V.
Особые возможности:
- Тип входной спецификации 1/3
- низкая задержка благодаря входному фильтру 0,2 мс
- Подключение без инструментов с использованием технологии прямого подключения для одножильных проводов.
- Экономия места в шкафу управления
- Прямое подключение многоканальных датчиков с использованием технологии однопроводного подключения в минимальном пространстве.
- Повышенная плотность упаковки за счет 16 точек подключения в корпусе клеммной колодки 12 мм.
Характеристики
