| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество входов |
4 |
| Номинальное напряжение |
120/230 V AC |
| Напряжение сигнала «0» |
0…40 V |
| Напряжение сигнала «1» |
79…260 V |
| Входной фильтр |
тип. 10 ms |
| Входной ток |
тип. 4 , 6 мА на 230 V , тип. 2 , 3 мА на 120 V |
| Потребление тока K-Bus |
обычно 3 мА |
| время переключения |
10 ms |
| Возможное разделение |
500 V (K-Bus/напряжение сети) , 3750 V переменного тока , 1 мин. |
| Ширина на изображении процесса |
4 входа |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
поведение омического/емкостного входа |
| Масса |
ок. 60 g |
| Температура хранения |
-25…+85 °C |
| Рабочая температура |
0…55 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

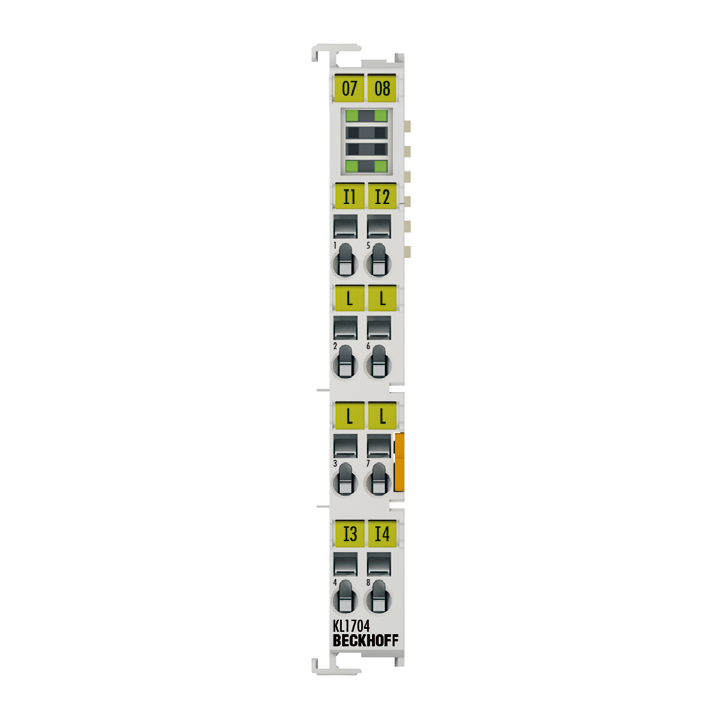

KL1704
Клемма цифрового входа KL1704 записывает двоичные сигналы управления с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Возможно прямое подключение сигналов 120 В/230 В переменного тока. Шинный терминал содержит четыре канала, которые отображают состояние своего сигнала с помощью светодиодов.
Особые возможности:
- Прямое подключение сигналов переменного тока 120 В/230 В.
- подходит для переменного напряжения
