| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 реверсивный счетчик , 2 реверсивных счетчика |
| спецификация |
EN 61131-2 , Тип 1 , «0»: < 5 V DC , «1»: > 15 V DC , тип. 5 мА |
| Количество счетчиков |
1 или 2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 1) |
| Напряжение сигнала «1» |
15…30 V (EN 61131-2 , тип 1) |
| Частота счета |
макс. 100 kHz (2 kHz при переключении V/R) |
| Глубина счетчика |
32 Bit |
| Входной ток |
тип. 5 мА (EN 61131-2 , тип 1) |
| Выходной ток макс. |
24 V/0 , 5 A (устойчивость к короткому замыканию) на канал |
| Потребление тока K-Bus |
обычно 50 мА |
| Силовые контакты потребления тока |
просто загрузи |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Ширина на изображении процесса |
40 входов/выходов: 32-битные данные , 8-битное управление/статус |
| конфигурация |
без настройки адреса , настройка через шинный контроллер или контроллер |
| Особые свойства |
Настройка счетчиков , переключение выходов |
| Масса |
ок. 50 g |
| Температура хранения |
-40…+85 °C |
| Рабочая температура |
-25…+60 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , cFMus |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Класс I , раздел 2 , группы A , B , C , D Класс I , зона 2 , AEx ec IIC T4 Gc |

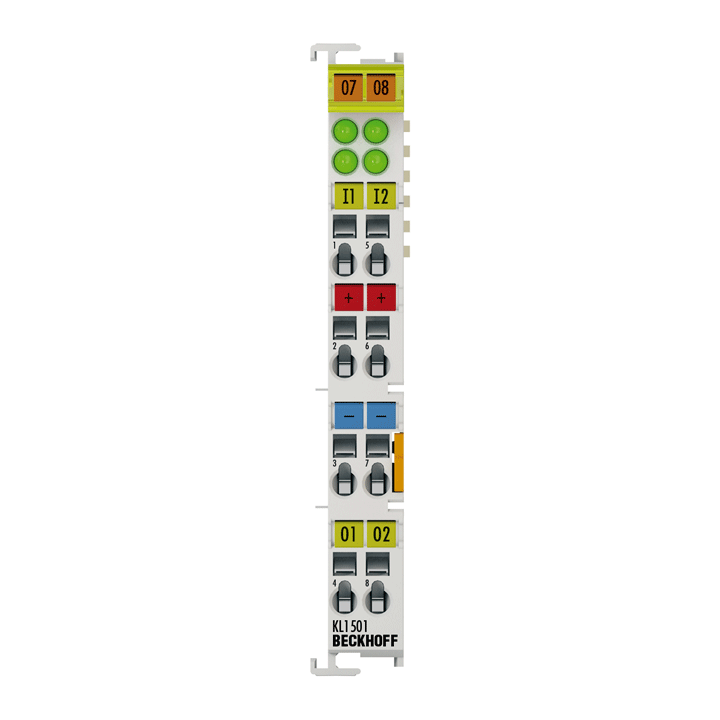

KL1501
Клемма цифрового входа KL1501 представляет собой реверсивный счетчик и гальванически развязывает показания счетчика на устройство автоматизации более высокого уровня. При использовании в качестве одноканального реверсивного счетчика (32 Bit) импульс задается через тактовый вход; Направление счета задается через вход V/R. Кроме того, этот вход также можно использовать в качестве входа вентиля для запуска счетчика. В режиме с двумя счетчиками доступны два отдельных счетчика (входы Clock и Clock1), которые можно параметризовать как счетчики прямого или обратного действия, каждый из которых имеет 16 Bit. Оба выхода переключаются в зависимости от показаний счетчика и могут использоваться в качестве сигналов быстрого управления для полевых устройств. Состояние сигнала входов и выходов отображается светодиодами.
Особые возможности:
- подходит для задач быстрого счета с частотой счета до 100 kHz
- счетчик вверх и вниз или
- два отдельных счетчика вверх или вниз
