| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
1 проводник |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
8 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 1/3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной фильтр |
тип. 3 ms |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Потребление тока K-Bus |
обычно 5 мА |
| Силовые контакты потребления тока |
тип. 2 мА + нагрузка |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Ширина на изображении процесса |
8 входов |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 55 g |
| Температура хранения |
-40…+85 °C |
| Рабочая температура |
-25…+60 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

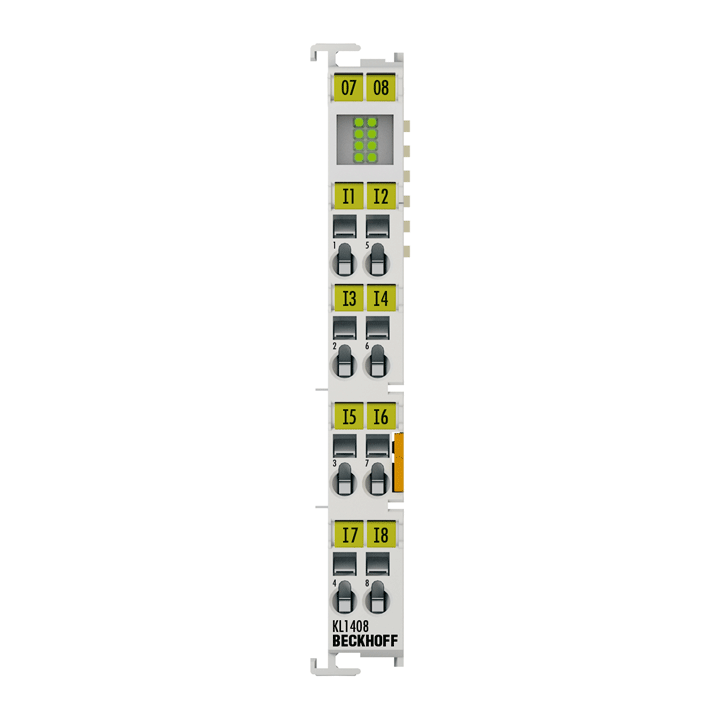

KL1408
Клемма цифрового входа KL1408 записывает двоичные управляющие сигналы 24 В постоянного тока с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Шинный терминал содержит восемь каналов, состояние сигнала которых отображается с помощью светодиодов.
Особые возможности:
- Тип входной спецификации 1/3
- отсутствие дребезга, вызванного механическими переключателями, благодаря входному фильтру 3 мс
