| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
3-проводной |
| спецификация |
EN 61131-2 , тип 1 |
| Количество входов |
2 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
15…30 V |
| Входной фильтр |
тип. 3 ms |
| Входной ток |
обычно 5 мА |
| Питание датчиков |
макс. 0 , 5 A (устойчивость к короткому замыканию) |
| Потребление тока K-Bus |
обычно 8 мА |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Ширина на изображении процесса |
Ввод/вывод: 4 входа (2 бита ошибки/2 бита сигнала); 2 выхода (питание 2 датчиков) |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 55 g |
| Температура хранения |
-25…+85 °C |
| Рабочая температура |
0…55 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

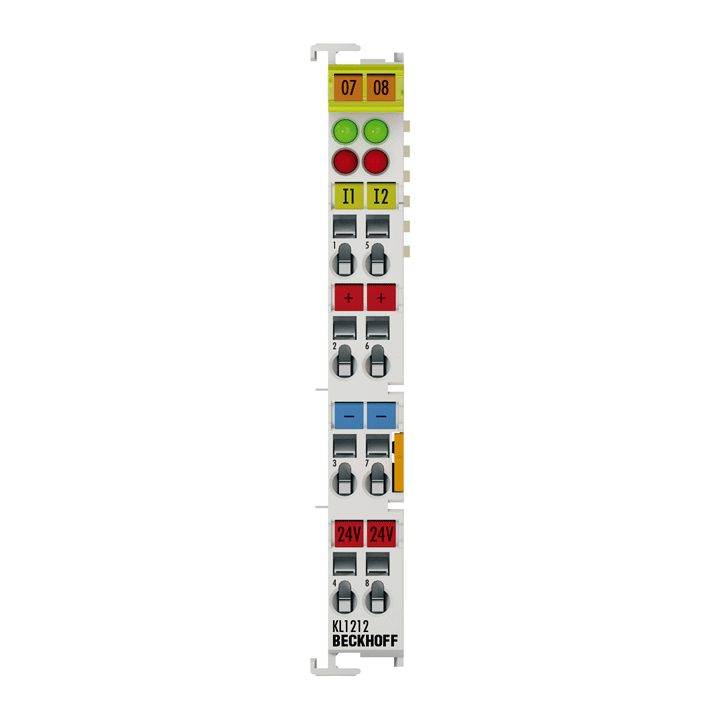

KL1212
Клемма цифрового входа KL1212 записывает двоичные управляющие сигналы 24 В постоянного тока с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Шинный терминал содержит два канала, состояние сигналов или ошибки которых отображаются светодиодами. KL1212 генерирует устойчивое к короткому замыканию напряжение питания 24 В постоянного тока для датчиков. Обнаруживается короткое замыкание или обрыв кабеля питания датчика, и состояние клеммы передается в систему управления через K-bus.
Назначение битов ввода/вывода:
- Вход: Бит 3 (Ошибка 2), Бит 2 (Ошибка 1), Бит 1 (Вход 2), Бит 0 (Вход 1)
- Выход: Бит 1 (Выход 2), Бит 0 (Выход 1)
Особые возможности:
- Тип входной спецификации 1
- отсутствие дребезга, вызванного механическими переключателями, благодаря входному фильтру 3 мс
- питание датчика с защитой от короткого замыкания
- Возможность диагностики обрывов линии и коротких замыканий
