| Статус продукта |
Серийная поставка |
|---|---|
| Каналы передачи |
TxD и RxD , полный/полудуплекс |
| Технология подключения |
M12 , прикручиваемый |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Передача битов |
RS422/RS485 |
| Импеданс линии |
120 Ω |
| Длина линии |
макс. 500 m витая пара |
| Синфазное напряжение UCM |
макс. -7…+12 V на землю |
| Буфер данных |
128-байтовый буфер приема , 16-байтовый буфер отправки |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Ширина на изображении процесса |
Ввод/вывод: 3 х 8-битных пользовательских данных , 1 х 8-битных данных управления/статуса (возможно до 5 х 8-битных пользовательских данных) |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| Количество PDO (CANopen) |
16 отправляемых и 16 принимаемых объектов данных процесса |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| конфигурация |
через KS2000 или элемент управления (объекты служебных данных) |
| Стоимость трансфера |
Автоматическое обнаружение от 10 кБод до 1 Мбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление CAN (рекомендуется) |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

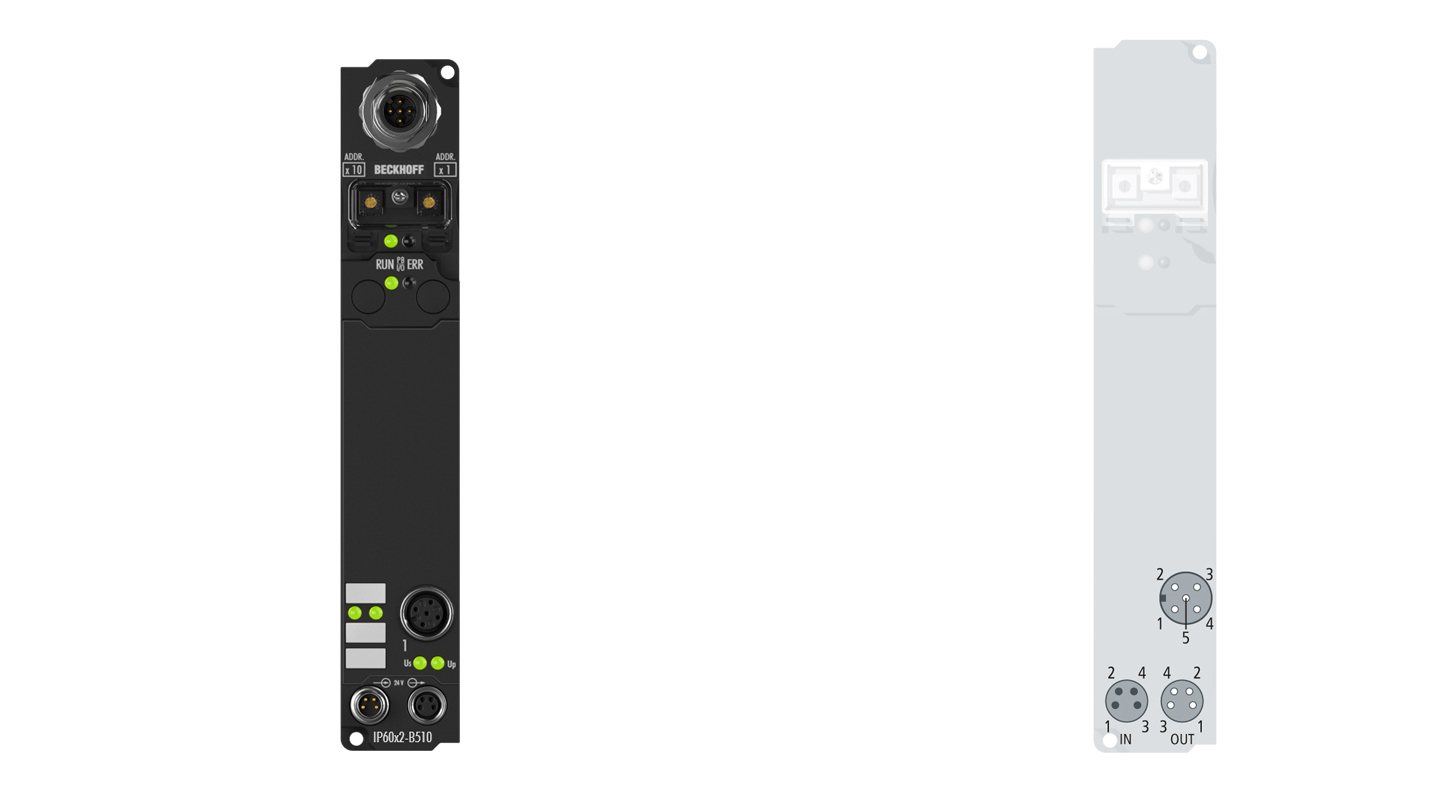

IP6022-B510
Модуль последовательного интерфейса IP6022 позволяет подключать устройства с интерфейсом RS422 или RS485. Модуль передает данные на устройство автоматизации более высокого уровня полностью прозрачным образом, при этом передача данных осуществляется через полевую шину с использованием простого протокола квитирования. Это не влияет на протокол последовательного интерфейса. Активный последовательный канал связи работает независимо от системы шин более высокого уровня в полнодуплексном режиме со скоростью до 115 200 бод, с доступными 128-байтовыми приемными и 16-байтовыми буферами отправки. Дифференциальная передача сигнала согласно RS422 гарантирует высокую помехоустойчивость благодаря гальванически развязанным сигналам.
