| Статус продукта |
Серийная поставка |
|---|---|
| Каналы передачи |
2 (1/1) , TxD и RxD , полнодуплексный режим |
| Технология подключения |
M12 , прикручиваемый |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Передача битов |
RS232 (EIA-232) |
| Битовые искажения |
< 3 % |
| Длина линии |
макс. 15 m |
| Напряжение сигнала «0» |
-18…+3 V |
| Напряжение сигнала «1» |
3…18 V |
| Буфер данных |
128-байтовый буфер приема , 16-байтовый буфер отправки |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Ширина на изображении процесса |
Ввод/вывод: 3 х 8-битных пользовательских данных , 1 х 8-битных данных управления/статуса (возможно до 5 х 8-битных пользовательских данных) |
| конфигурация |
через KS2000 или контроллер поддерживаются расширения DP-V1 |
| Стоимость трансфера |
автоматическое обнаружение до макс. 12 Мбод |
| Шинный интерфейс |
1 розетка M12 , 5-контактная , 1 вилка M12 , 5-контактная (встроенный тройник) , кодировка B |
| среда передачи |
экранированный медный кабель 2 x 0 , 25 mm² |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
85 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: нет , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Время передачи |
ок. 0 , 5 ms с 10 станциями для 32-битного ввода/вывода каждая |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

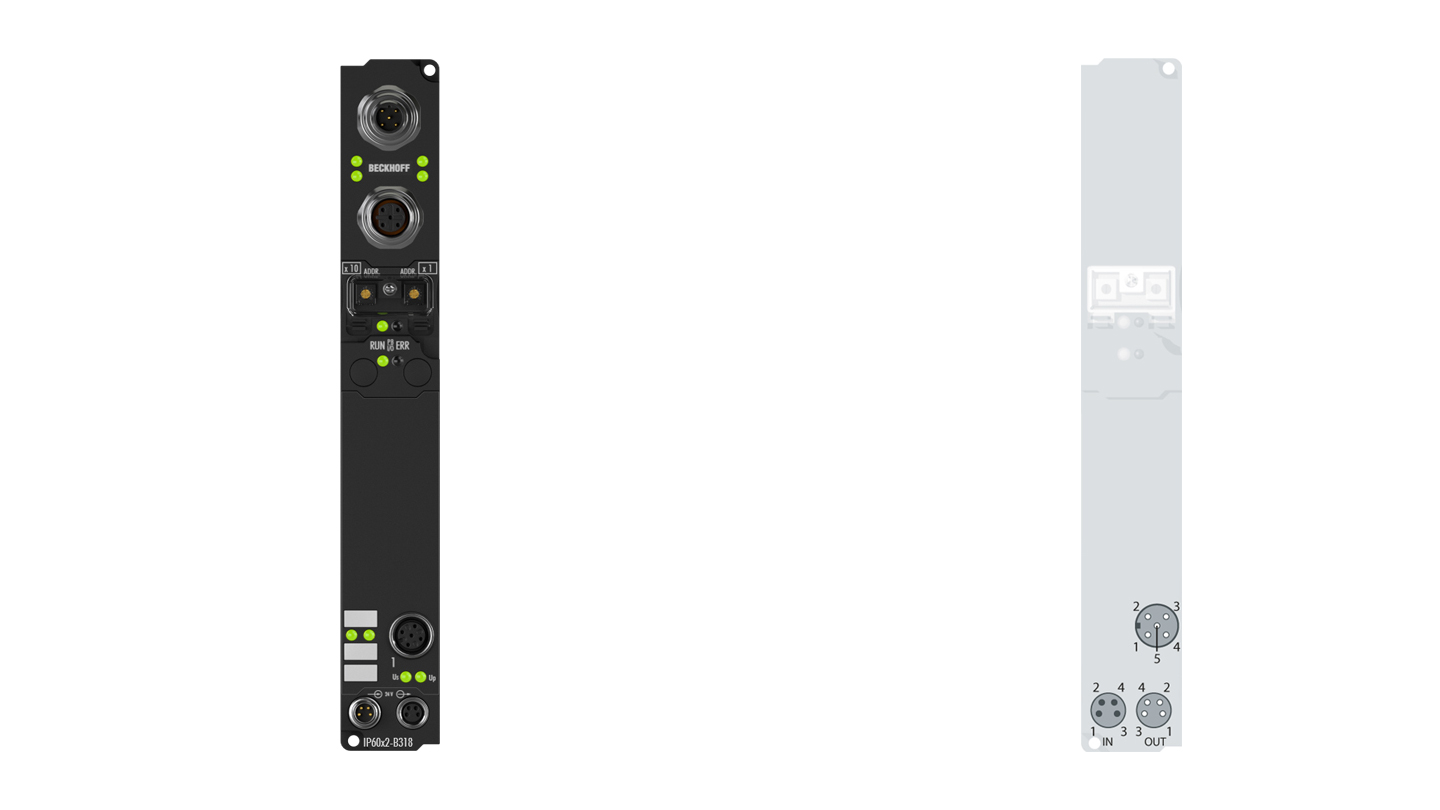

IP6002-B318
Модуль последовательного интерфейса IP6002 позволяет подключать устройства с интерфейсом RS232, который работает в соответствии со стандартом CCITT V.28/DIN 66 259-1. Модуль передает данные на устройство автоматизации более высокого уровня полностью прозрачным образом, при этом передача данных осуществляется через полевую шину с использованием простого протокола квитирования. Это не влияет на протокол последовательного интерфейса. Активный последовательный канал связи работает независимо от системы шин более высокого уровня в полнодуплексном режиме со скоростью до 115 200 бод, с доступными 128-байтовыми приемными и 16-байтовыми буферами отправки. Интерфейс RS232 гарантирует высокую помехоустойчивость благодаря гальванически развязанным сигналам.
