| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Розетка M23 с внешней резьбой , 12-контактная |
| Количество каналов |
1 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Входной сигнал |
Дифференциальный сигнал (RS485) |
| Донорское обеспечение |
24 V Постоянное напряжение , напряжение без нагрузки |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Последовательный вход |
24 Bit (регулируемый) |
| Направление данных |
Читать |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Ширина на изображении процесса |
Вход: 1 х 32-битные данные (1 х 8-битное управление/статус опционально) |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| конфигурация |
через KS2000 или элемент управления (явный обмен сообщениями) |
| Стоимость трансфера |
автоматическое обнаружение до 500 кбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
Экранированный медный витой кабель с питанием тип. 2 х 2 х 0 , 25 mm² |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Длина между станциями |
500 m 250 m 100 m |
| Режимы работы |
Битовый строб , опрос , циклический , изменение состояния (COS) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

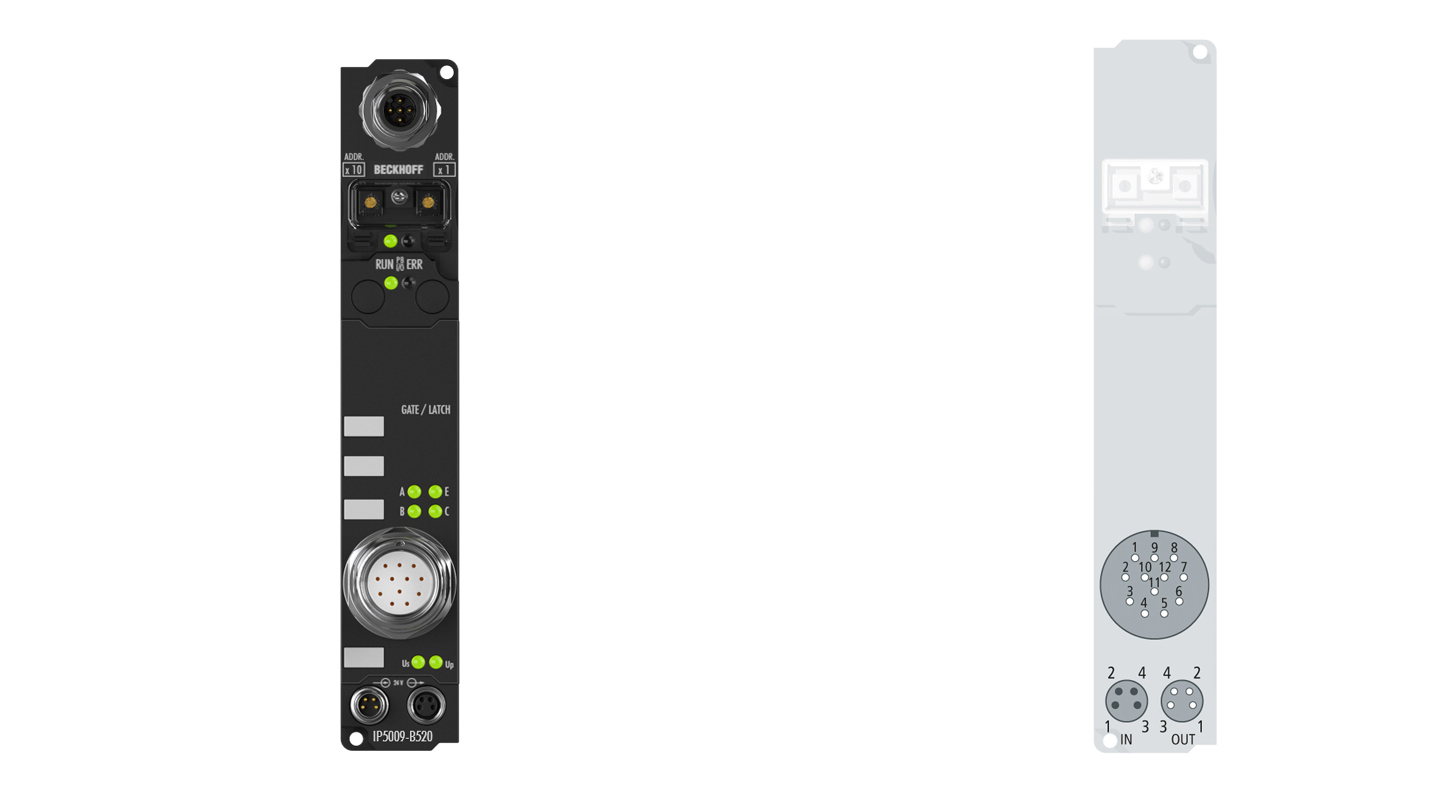

IP5009-B520
Интерфейсный модуль SSI IP5009 используется для прямого подключения энкодера SSI. Питание энкодера осуществляется через интерфейс SSI. Схема интерфейса выводит тактовый сигнал для считывания энкодера и делает входящий поток данных доступным для контроллера в виде слова данных в образе процесса. Модуль выводит данные, преобразованные в двоичные числа или двоичные (код Грея). Различные режимы работы, частоты передачи и разрядность могут быть постоянно установлены через регистры управления.
