| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
4 аналоговых выхода |
| Количество выходов |
4 |
| Выходы подключения |
M12 , прикручиваемый |
| Ток сигнала |
0/4…20 мА |
| Номинальное напряжение |
24 V DC |
| груз |
< 500 Ω |
| разрешение |
15 Bit , настраиваемый 16 Bit |
| Время перехода |
< 4 ms |
| Ошибка измерения/неопределенность |
< ±0 , 1% (от конечного значения диапазона измерения) |
| Поставка привода |
от напряжения нагрузки UP |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Выход: 4 х 16-битных данных , опционально: 4 х 8-битных данных управления/статуса. |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| Количество PDO (CANopen) |
16 отправляемых и 16 принимаемых объектов данных процесса |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| конфигурация |
через KS2000 или элемент управления (объекты служебных данных) |
| Стоимость трансфера |
Автоматическое обнаружение от 10 кБод до 1 Мбод |
| Шинный интерфейс |
1 вилка M12 , 5-контактная , 1 розетка M12 , 5-контактная (встроенный тройник) |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление CAN (рекомендуется) |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

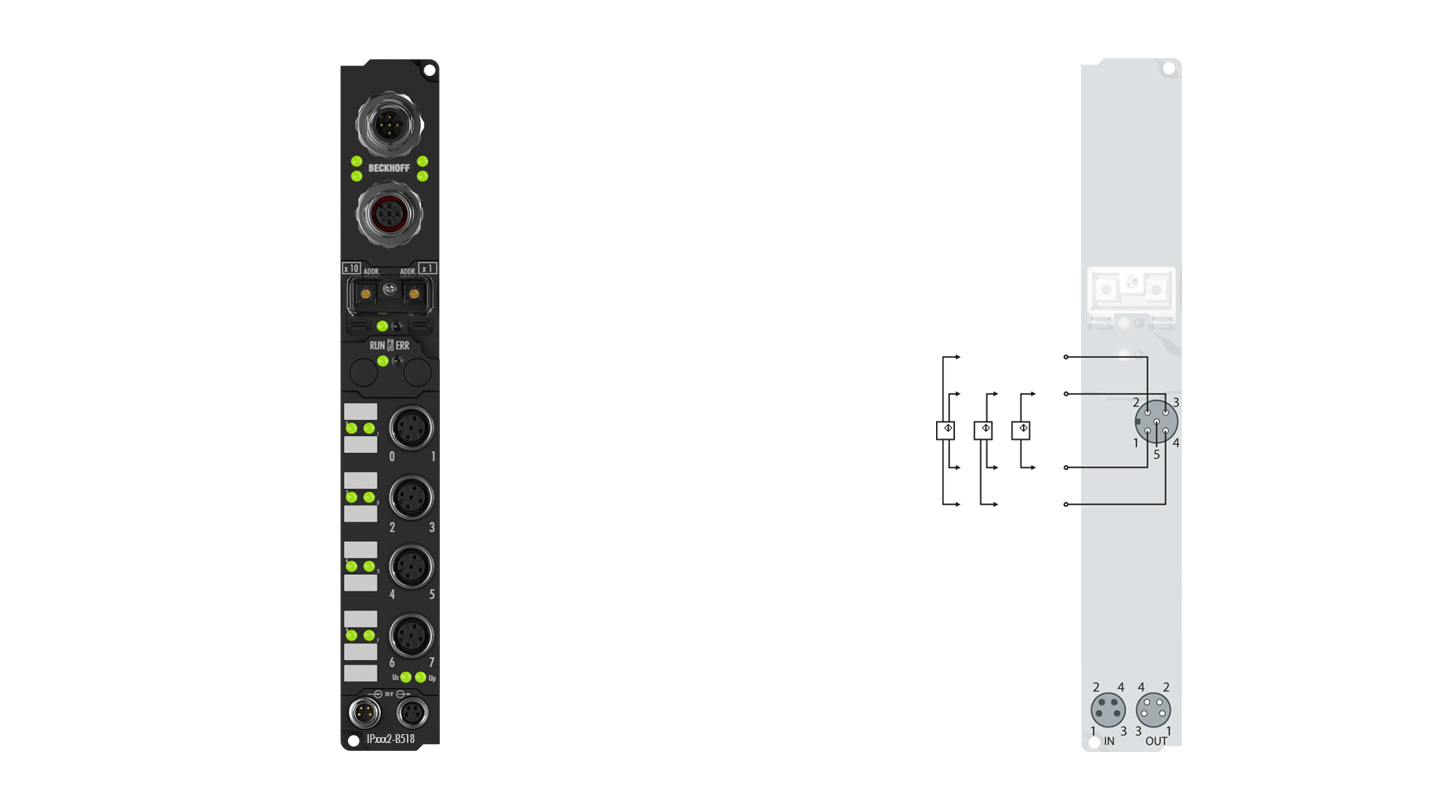

IP4112-B518
Модуль аналогового вывода IP4112 генерирует аналоговые выходные сигналы в диапазоне от 0/4 до 20 мА. Ток подается на уровень процесса гальванически изолированно с разрешением 15 Bit (по умолчанию). Если выходные данные передаются без знака, можно также выбрать 16-битное разрешение. При необходимости масштаб выходов можно изменить.
Четыре выходных канала имеют общий потенциал земли с источником постоянного тока 24 V. Аналоговые исполнительные механизмы питаются от напряжения нагрузки. Подаваемое напряжение нагрузки (свободно выбираемое до 30 V постоянного тока) подается на питание привода.
