| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Входы подключения |
M12 , прикручиваемый |
| Технология подключения |
Розетка M12 , 2-проводная технология подключения термопары |
| Типы датчиков |
Тип J , K , L , B , E , N , R , S , T , U (тип K по умолчанию) , измерение мВ |
| Диапазон измерения |
зависит от типа датчика; тип предустановки K , -100…+1370 °C |
| разрешение |
0 , 1 °C за цифру |
| Ошибка измерения/неопределенность |
< ±0 , 5% (от конечного значения диапазона измерения) |
| Время перехода |
ок. 250 ms , настраивается до 70 ms |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
5 вариантов , настраиваемый |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Вход: 4 х 16-битных данных , опционально: 4 х 8-битных данных управления/статуса. |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| конфигурация |
через KS2000 или элемент управления (явный обмен сообщениями) |
| Стоимость трансфера |
автоматическое обнаружение до 500 кбод |
| Шинный интерфейс |
1 вилка M12 , 5-контактная , 1 розетка M12 , 5-контактная (встроенный тройник) |
| среда передачи |
Экранированный медный витой кабель с питанием тип. 2 х 2 х 0 , 25 mm² |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Длина между станциями |
500 m 250 m 100 m |
| Режимы работы |
Битовый строб , опрос , циклический , изменение состояния (COS) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

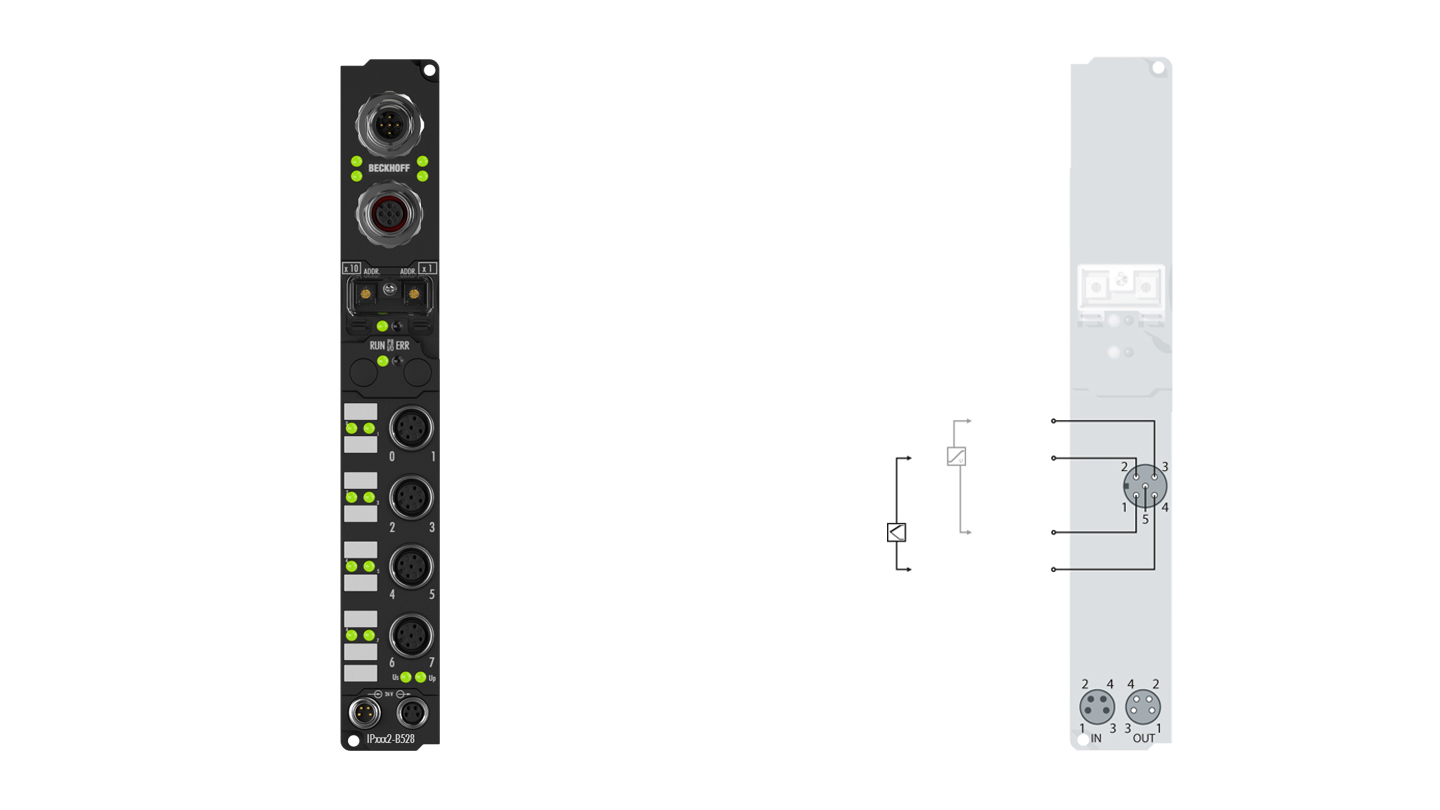

IP3312-B528
Модуль аналогового ввода IP3312 позволяет напрямую подключать четыре термопары. Схема модуля может управлять датчиками термопар по 2-проводной технологии. Линеаризация во всем диапазоне температур осуществляется микропроцессором. Температурный диапазон можно выбирать свободно. Светодиоды ошибок указывают на обрыв провода. Компенсация холодного спая осуществляется путем измерения температуры в соединительных разъемах. Это означает, что можно подключить стандартные удлинительные кабели. Измерение мВ также возможно с помощью IP3312.
Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и связанное с ними время преобразования можно регулировать в широком диапазоне, доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются либо через полевую шину, либо с помощью программного обеспечения KS2000 через интерфейс конфигурации. Параметры сохраняются в модуле. Для температурной компенсации требуется элемент Pt1000. Beckhoff предлагает разъем с температурной компенсацией (ZS2000-3712).
