| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Входы подключения |
M12 , прикручиваемый |
| Технология подключения |
M12 , привинчиваемый для 2- , 3- и 4-проводной технологии подключения , настройка по умолчанию: 4-проводная |
| Типы датчиков |
Pt100 , Pt200 , Pt500 , Pt1000 , Ni100 , Ni120 , Ni1000 , измерение сопротивления (например , подключение потенциометра) |
| Диапазон измерения |
-200…+850 °C (Pt-датчики); -60…+250 °C (никель-сенсоры) |
| разрешение |
0 , 1 °C за цифру |
| Ошибка измерения/неопределенность |
< ±__СОХРАНИТЬ_0__ |
| Время перехода |
ок. 250 ms , настраивается до 65 ms |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| измерение тока |
обычно 0 , 5 мА |
| Входной фильтр |
5 вариантов , настраиваемый |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Вход: 4 х 16-битных данных , опционально: 4 х 8-битных данных управления/статуса. |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| Количество PDO (CANopen) |
16 отправляемых и 16 принимаемых объектов данных процесса |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| конфигурация |
через KS2000 или элемент управления (объекты служебных данных) |
| Стоимость трансфера |
Автоматическое обнаружение от 10 кБод до 1 Мбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление CAN (рекомендуется) |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

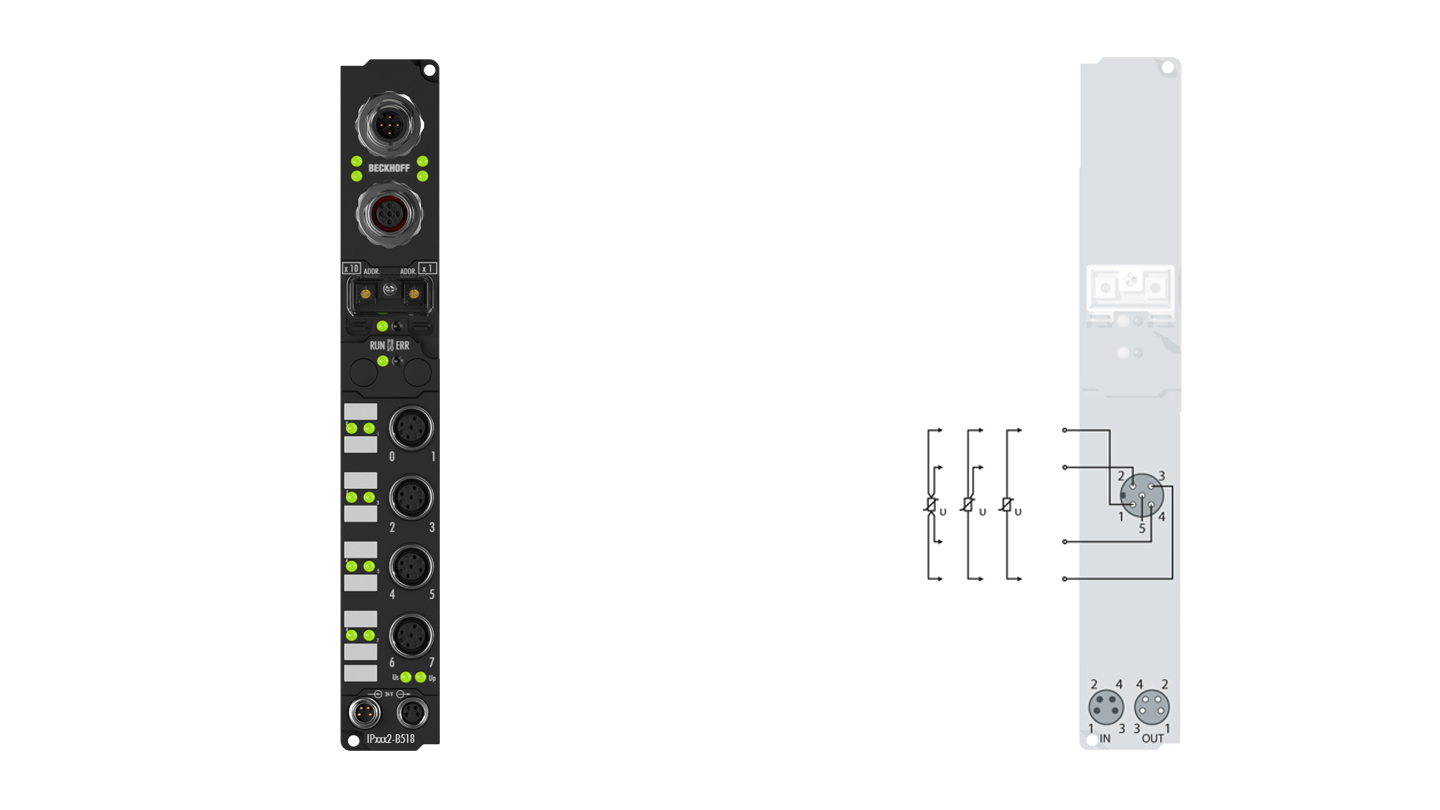

IP3202-B510
Модуль аналогового ввода IP3202 позволяет подключать датчики сопротивления напрямую. Схема модуля может управлять датчиками по 2-, 3- и 4-проводной технологии подключения. Линеаризация во всем диапазоне температур осуществляется микропроцессором. Температурный диапазон можно выбирать свободно. Модуль также можно использовать для измерения чистого сопротивления; тогда выходной сигнал предоставляется непосредственно в Омах. Стандартная настройка модуля: Разрешение 0,1 °C в температурном диапазоне датчиков Pt100 при 4-проводной технологии подключения. Неисправности датчика, такие как B. Обрыв провода, отображаются светодиодами ошибок.
Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне; Доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры можно задать либо через полевой шине, либо с помощью программного инструмента KS2000.
