| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Входы подключения |
M12 , прикручиваемый |
| Напряжение сигнала |
0/4…20 мА |
| Внутреннее сопротивление |
Измерительный резистор 80 Ом |
| Синфазное напряжение UCM |
макс. 35 V |
| разрешение |
16 Bit |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Время перехода |
250 ms , настраивается до 5 ms |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
настраиваемый |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Вход: 4 х 16-битных данных , опционально: 4 х 8-битных данных управления/статуса. |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| конфигурация |
через KS2000 или элемент управления (явный обмен сообщениями) |
| Стоимость трансфера |
автоматическое обнаружение до 500 кбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
Экранированный медный витой кабель с питанием тип. 2 х 2 х 0 , 25 mm² |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Длина между станциями |
500 m 250 m 100 m |
| Режимы работы |
Битовый строб , опрос , циклический , изменение состояния (COS) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

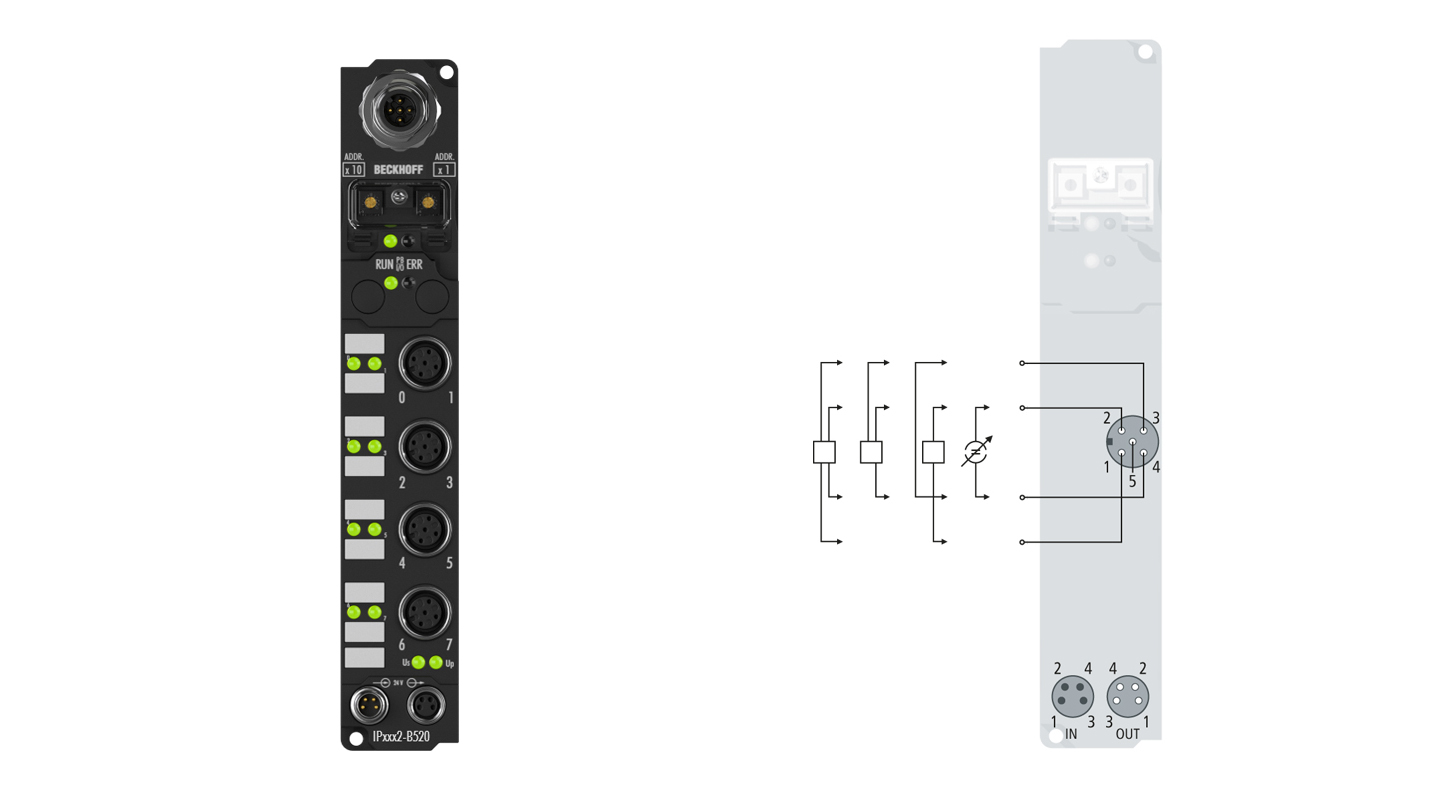

IP3112-B520
Модуль аналогового ввода IP3112 обрабатывает сигналы в диапазоне от 0/4 до 20 мА. Входной ток оцифровывается с разрешением 16 Bit (по умолчанию: 15 Bit) и передается на устройство автоматизации более высокого уровня гальванически изолированным образом. Четыре входных канала являются дифференциальными входами и имеют общий внутренний потенциал земли. Подаваемое напряжение нагрузки (свободно выбираемое до 30 V постоянного тока) подается для питания датчика. Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне, доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются либо через полевую шину, либо с помощью программного обеспечения KS2000 через интерфейс конфигурации. Параметры сохраняются в модуле.
