| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
4 |
| Входы подключения |
M12 , прикручиваемый |
| Напряжение сигнала |
-10/0…+10 V |
| Внутреннее сопротивление |
> 100 kОм |
| Синфазное напряжение UCM |
макс. 35 V |
| разрешение |
16 Bit (для диапазона 0…10 В: разрешение 15 Bit) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Время перехода |
250 ms , настраивается до 5 ms |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
настраиваемый |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Вход: 4 х 16-битных данных , опционально: 4 х 8-битных данных управления/статуса. |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| Количество PDO (CANopen) |
16 отправляемых и 16 принимаемых объектов данных процесса |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| конфигурация |
через KS2000 или элемент управления (объекты служебных данных) |
| Стоимость трансфера |
Автоматическое обнаружение от 10 кБод до 1 Мбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление CAN (рекомендуется) |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

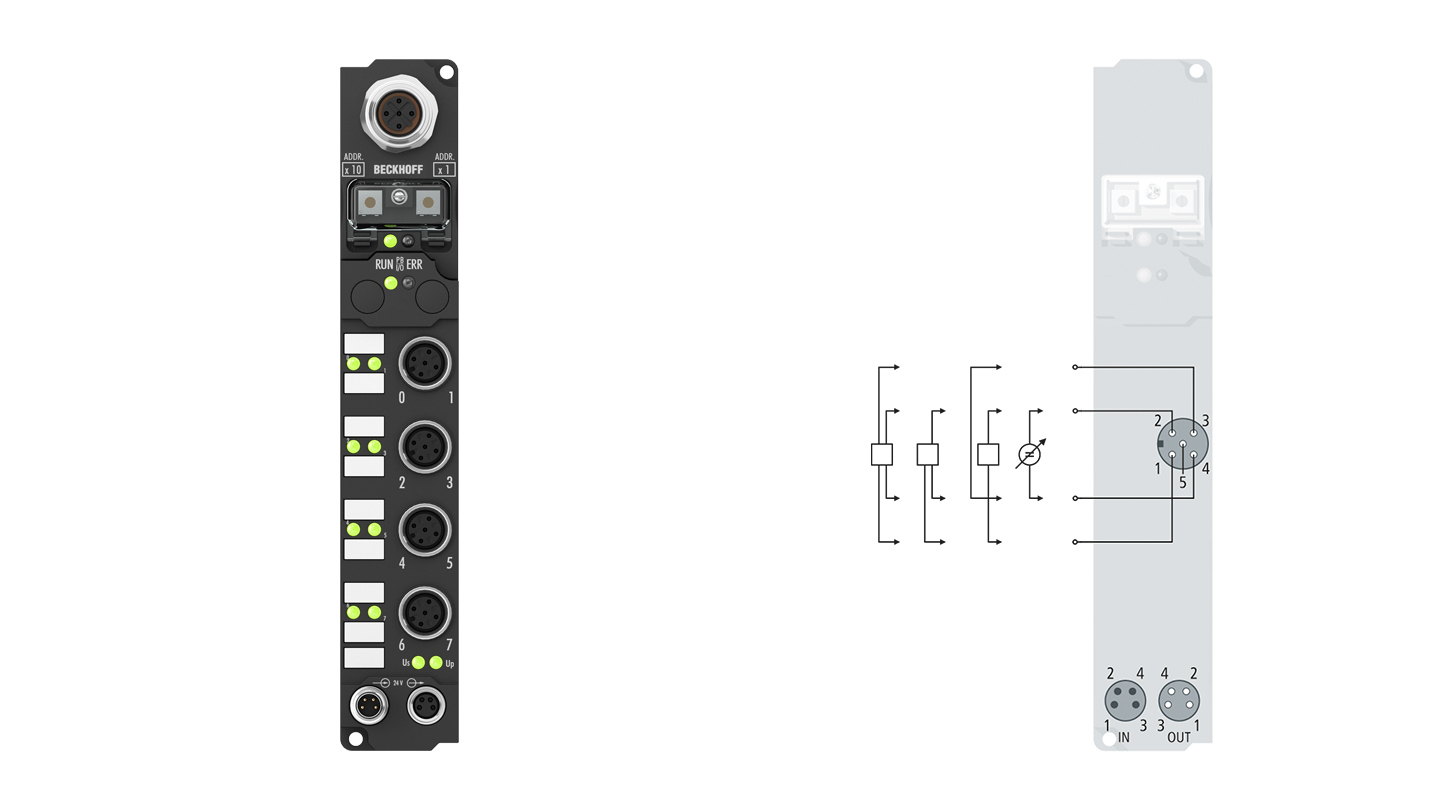

IP3102-B510
Модуль аналогового ввода IP3102 обрабатывает сигналы в диапазоне от -10 до +10 V. Напряжение оцифровывается с разрешением 16 Bit и гальванически изолированно передается на устройство автоматизации верхнего уровня. Четыре входных канала являются дифференциальными входами и имеют общий внутренний потенциал земли. Подаваемое напряжение нагрузки (свободно выбираемое до 30 V постоянного тока) подается для питания датчика. Таким образом, напр. Б. Измерительный потенциометр с 10 V постоянного тока может питаться от внешнего источника напряжения.
Сборка имеет широкий набор функций, при этом значения по умолчанию выбраны так, что настройка обычно не требуется. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне; Доступно несколько форматов вывода данных. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры можно задать либо через полевой шине, либо с помощью программного инструмента KS2000.
