| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 |
| Выходы подключения |
M12 , прикручиваемый |
| Тип нагрузки |
омический , индуктивный |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
2 , 5 A на канал , индивидуальная защита от короткого замыкания |
| Потребление тока из США (без тока датчика) |
см. документацию |
| V/R-канал |
24 V постоянного тока , 0 , 5 A с защитой от короткого замыкания |
| основная частота |
8 Hz…40 kHz , по умолчанию: 250 Hz |
| рабочий цикл |
0…100 % (длительность импульса TON > 750 нс , длительность паузы TOFF > 500 нс) |
| разрешение |
макс. 10 Bit |
| Свободный диод (выход) |
Да |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
48 входов/выходов: 2 х 16-битных данных каждый + 2 х 8-битных состояний |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| Количество PDO (CANopen) |
16 отправляемых и 16 принимаемых объектов данных процесса |
| Дополнительные возможности CANopen |
Защита жизни/узла , аварийный объект , сопоставление переменных , сохранение/восстановление |
| конфигурация |
через KS2000 или элемент управления (объекты служебных данных) |
| Стоимость трансфера |
Автоматическое обнаружение от 10 кБод до 1 Мбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
экранированный витой медный кабель , 2 сигнала , 1 заземление CAN (рекомендуется) |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Режимы работы |
синхронный , циклический , управляемый событиями , опрос |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

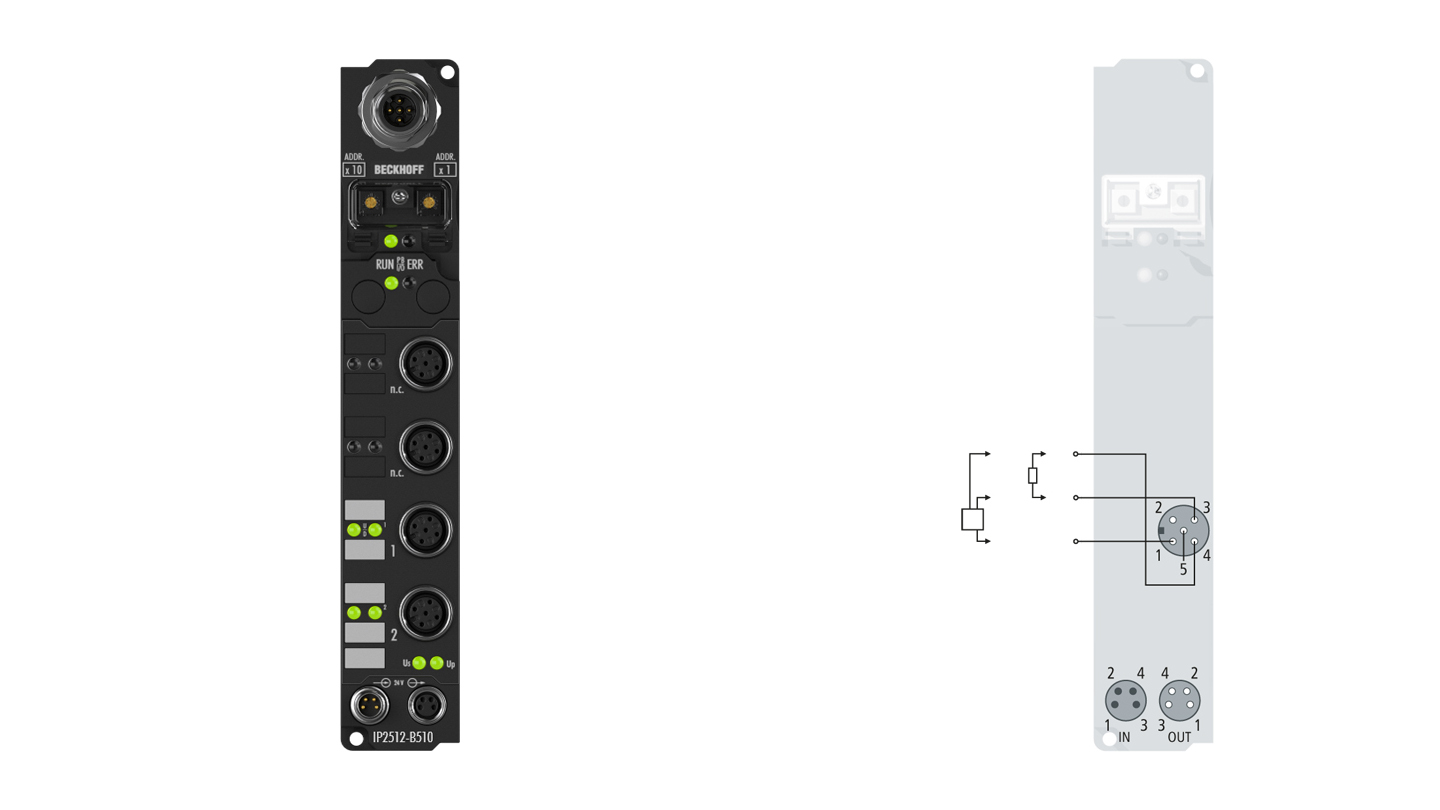

IP2512-B510
Выходы модуля IP2512 модулируют двоичный сигнал по ширине импульса. Коэффициент цикла и паузы задается 10-битным значением от устройства автоматизации. Выходной каскад устойчив к перегрузкам и коротким замыканиям. В дополнение к режиму работы ШИМ, выходы также могут быть частотно-модулированными или управляться для управления шаговым двигателем с указанием направления импульса. Модуль содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды синхронизируются с выходами и показывают тактовый коэффициент посредством своей яркости.
