| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
8 |
| Выходы подключения |
M12 , прикручиваемый |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
макс. 0 , 5 A на канал , индивидуальная защита от короткого замыкания |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Потребление тока из США (без тока датчика) |
см. документацию |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
8 выходов |
| Модули расширения |
– |
| Цифровые периферийные сигналы |
согласно варианту ввода-вывода |
| Аналоговые периферийные сигналы |
согласно варианту ввода-вывода |
| конфигурация |
через KS2000 или элемент управления (явный обмен сообщениями) |
| Стоимость трансфера |
автоматическое обнаружение до 500 кбод |
| Шинный интерфейс |
1 разъем M12 , 5-контактный |
| среда передачи |
Экранированный медный витой кабель с питанием тип. 2 х 2 х 0 , 25 mm² |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
45 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: 500 V , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| Длина между станциями |
500 m 250 m 100 m |
| Режимы работы |
Битовый строб , опрос , циклический , изменение состояния (COS) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

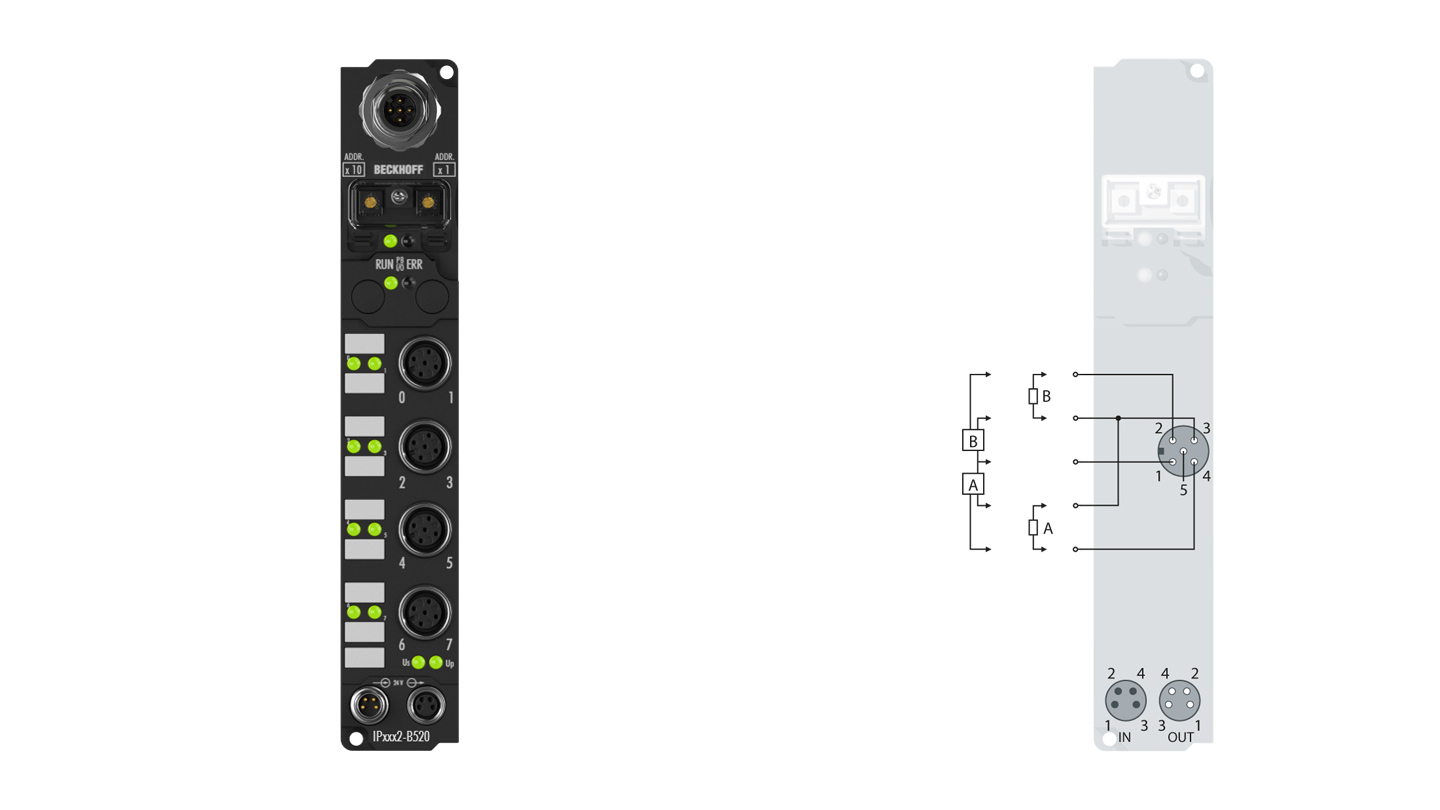

IP2002-B520
Цифровой выход IP2002-Bxxx переключает двоичные сигналы управления устройства автоматизации на исполнительные механизмы на уровне процесса. Восемь выходов обрабатывают токи нагрузки до 0,5 A и отображают состояние их сигналов с помощью светодиодов. Сигнальное соединение осуществляется через резьбовые разъемы M12.
Выходы защищены от короткого замыкания и обратной полярности.
