| Статус продукта |
Серийная поставка |
|---|---|
| спецификация |
EN 61131-2 , тип 2 |
| Количество каналов |
4 входа + 4 выхода |
| Подключение входов/выходов |
M8 , прикручиваемый |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V , входной ток 6 мА (EN 61131-2 , тип 2) |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Потребляемая мощность из США |
см. документацию |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
4 входа + 4 выхода |
| Особые свойства |
соединитель IP-связи |
| Модули расширения |
макс. 120 с макс. 512 байт входных данных и 512 байт выходных данных |
| Цифровые периферийные сигналы |
макс. 512 входов и 512 выходов |
| Аналоговые периферийные сигналы |
макс. 127 входов и 127 выходов |
| протокол |
EtherNet/IP™ |
| конфигурация |
через KS2000 |
| Стоимость трансфера |
10/100 Мбит/с , автоматическое определение скорости передачи |
| Шинный интерфейс |
1 разъем M12 , 4-контактный (кодировка D) |
| среда передачи |
Кабель Industrial Ethernet (кат. 5) , 100 Мбод |
| Источник питания |
Управляющее напряжение: 24 V постоянного тока (-15%/+20%); Напряжение нагрузки: согласно варианту ввода/вывода |
| Напряжение управления потреблением тока |
тип. 150 мА + питание датчика потребления тока , макс. 0 , 5 A |
| Потребляемый ток, напряжение нагрузки |
согласно варианту ввода-вывода |
| Возможное разделение |
Управляющее напряжение/полевая шина: нет , управляющее напряжение/входы или выходы: в зависимости от варианта ввода/вывода |
| топология |
звездообразно через концентратор Ethernet или коммутатор |
| Длина между станциями |
100 m (дистрибьютор , концентратор для IL230x-B905) |
| Масса |
ок. 250 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

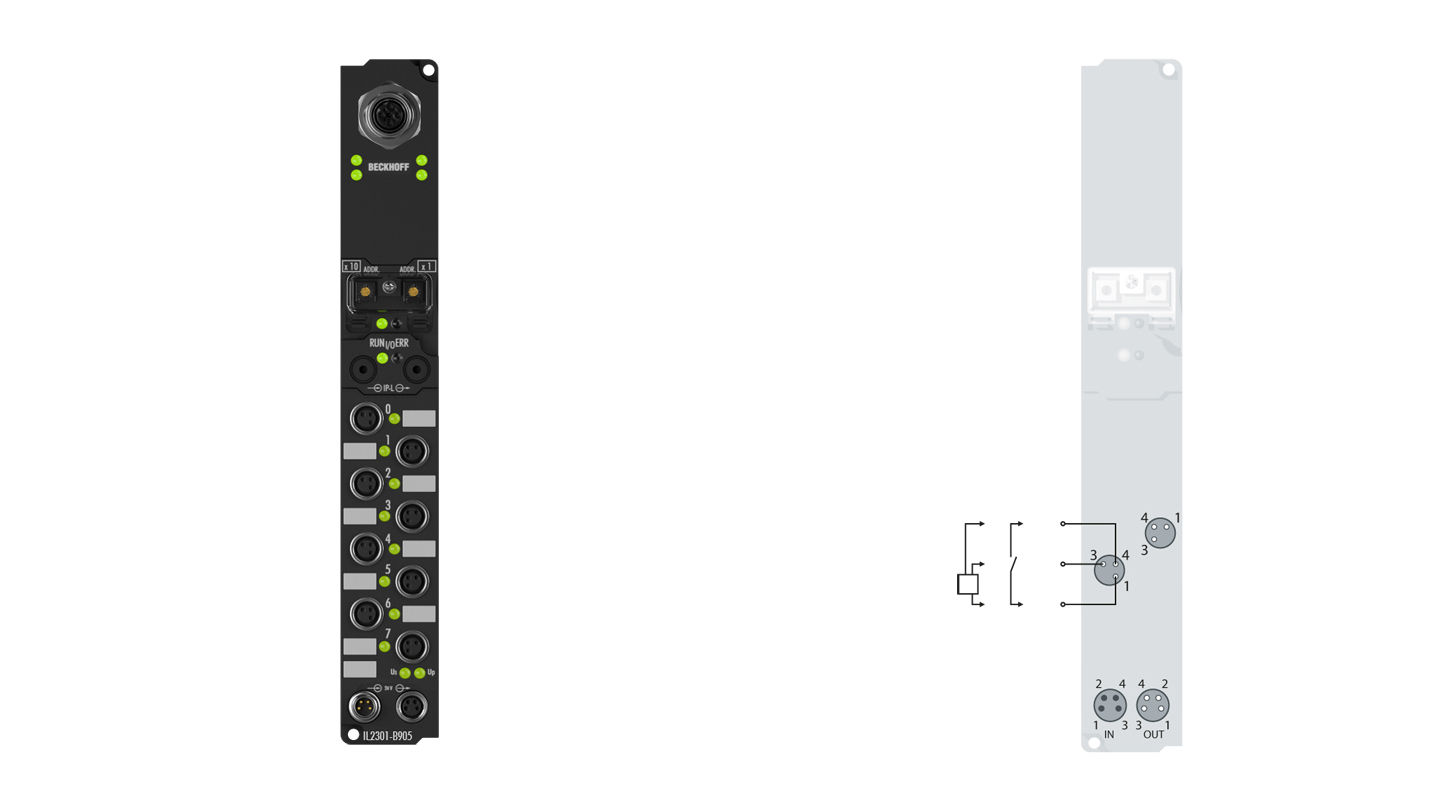

IL2301-B905
Модуль соединительной коробки IL2301-Bxxx объединяет четыре цифровых входа и четыре цифровых выхода на одном устройстве. Выходы обрабатывают токи нагрузки до 0,5 A, устойчивы к короткому замыканию и защищены от обратной полярности. Состояние сигнала отображается с помощью светодиодов. Сигнальное соединение осуществляется через резьбовые разъемы M8.
