| Статус продукта |
Серийная поставка |
|---|---|
| Каналы передачи |
2 (1/1) , TxD и RxD , полнодуплексный режим |
| Стоимость трансфера |
1200–115 200 бод , 9600 бод (8 Bit , без четности , 1 стоповый бит) , предустановка |
| Технология подключения |
M12 , прикручиваемый |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Передача битов |
2 х 20 мА |
| груз |
< 500 Ω |
| Длина линии |
макс. 1000 m витая пара |
| Ток сигнала «0» |
0…3 мА |
| Ток сигнала «1» |
14…20 мА |
| Буфер данных |
128-байтовый буфер приема , 16-байтовый буфер отправки |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Потребление тока из США (без тока датчика) |
40 мА |
| Ширина на изображении процесса |
Ввод/вывод: 3 х 8-битных пользовательских данных , 1 х 8-битных данных управления/статуса (возможно до 5 х 8-битных пользовательских данных) |
| Возможное разделение |
TTY/управляющее напряжение: 500 V , к полевой шине: да , по IP-каналу |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

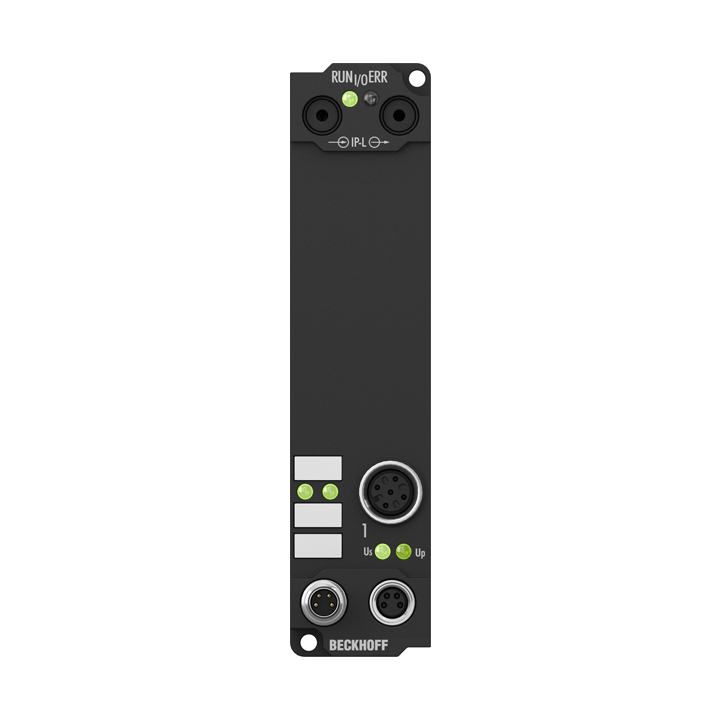

IE6012
Модуль последовательного интерфейса IE6012 позволяет подключать устройства с током 20 мА, работающие в пассивном режиме. Модуль полностью прозрачно передает данные на устройство автоматизации более высокого уровня, при этом передача данных осуществляется через полевую шину с использованием простого протокола квитирования. Это не влияет на протокол последовательного интерфейса. Активный последовательный канал связи работает независимо от системы шин более высокого уровня в полнодуплексном режиме со скоростью до 115 200 бод, с доступными 128-байтовыми приемными и 16-байтовыми буферами отправки. Токовый интерфейс гарантирует высокую помехоустойчивость благодаря гальванически развязанным сигналам с подаваемым током.
