| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
4 аналоговых выхода |
| Количество выходов |
4 |
| Выходы подключения |
M12 , прикручиваемый |
| Ток сигнала |
-10/0…10 V |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| груз |
> 5 kОм |
| разрешение |
16 Bit (включая знак) |
| Время перехода |
< 4 ms |
| Ошибка измерения/неопределенность |
< ±0 , 1% (от конечного значения диапазона измерения) |
| Поставка привода |
от напряжения нагрузки UP |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
Выход: 4 x 16-битные данные (4 x 8-битные данные управления/статуса опционально) |
| Возможное разделение |
Каналы/управляющее напряжение: да , между каналами: нет , управляющее напряжение/полевая шина: да , по IP-каналу |
| Потребление тока из США (без тока датчика) |
40 мА |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

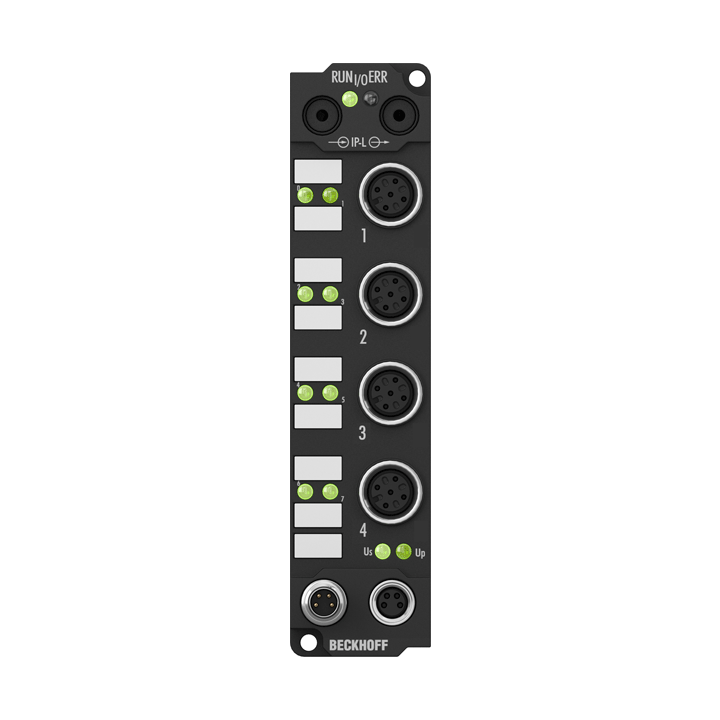

IE4132
Модуль аналогового вывода IE4132 генерирует аналоговые выходные сигналы в диапазоне от -10 до +10 V. Напряжение подается на технологический уровень гальванически изолированно с разрешением 16 Bit. При необходимости масштаб выходов можно изменить.
Четыре выходных канала имеют общий потенциал земли с источником постоянного тока 24 V. Аналоговые приводы питаются от управляющего напряжения. Подаваемое напряжение нагрузки (свободно выбираемое до 30 V постоянного тока) доступно для питания привода.
Характеристики
