| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
8 входов + 8 выходов |
| Подключение входов/выходов |
Разъемы с технологией пружинной силы |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V , входной ток 6 мА (EN 61131-2 , тип 2) |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
макс. 0 , 5 A на канал , индивидуальная защита от короткого замыкания |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Потребляемый ток, напряжение нагрузки |
обычно 20 мА на канал |
| Потребление тока из США (без тока датчика) |
25 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Ширина на изображении процесса |
8 входов + 8 выходов |
| Возможное разделение |
Каналы/управляющее напряжение: нет , между каналами: нет , управляющее напряжение/полевая шина: да , по IP-каналу |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

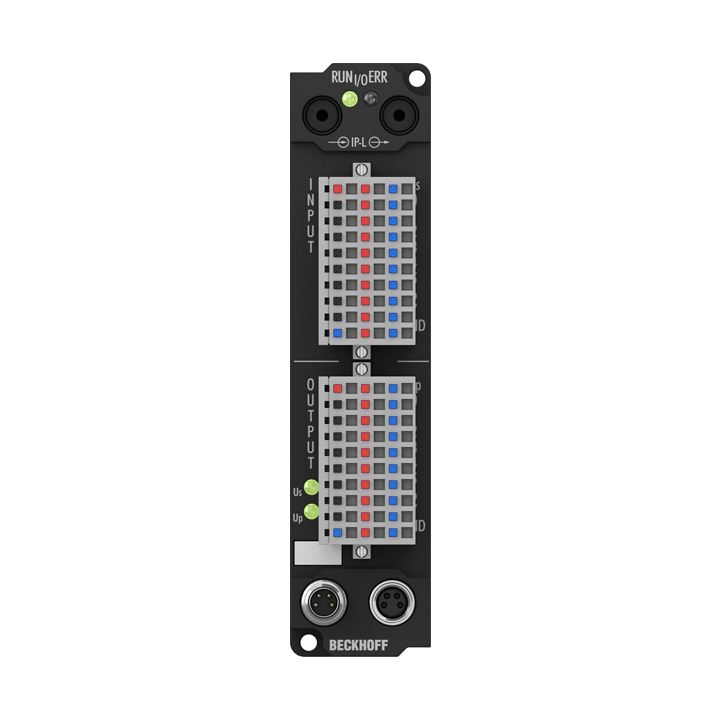

IE2403
Модуль цифрового ввода-вывода IE2403 имеет шестнадцать каналов с восемью входами и восемью выходами. Устройство гибко адаптируется к требованиям применения. Выходы обрабатывают токи нагрузки до 0,5 A, защищены от короткого замыкания и обратной полярности. Сигнал подается через разъемы с пружинной технологией, опционально доступны в 1- и 3-полюсных версиях. Модуль поставляется без разъема.
