| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
8 |
| Выходы подключения |
M12 , прикручиваемый |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
2 A на канал , индивидуальная защита от короткого замыкания , сумма 12 A (каналы 0…3: ∑ 4 A , 4+5: ∑ 4 A , 6+7: ∑ 4 A) |
| Ток короткого замыкания |
тип. 4 A |
| Потребляемый ток, напряжение нагрузки |
обычно 50 мА на канал |
| Потребление тока из США (без тока датчика) |
25 мА |
| Подключение источника питания |
Блок питания: 2 разъема M8 , 4-контактный; нет переадресации |
| Ширина на изображении процесса |
8 выходов |
| Возможное разделение |
Каналы/управляющее напряжение: нет , между каналами: нет , управляющее напряжение/полевая шина: да , по IP-каналу |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

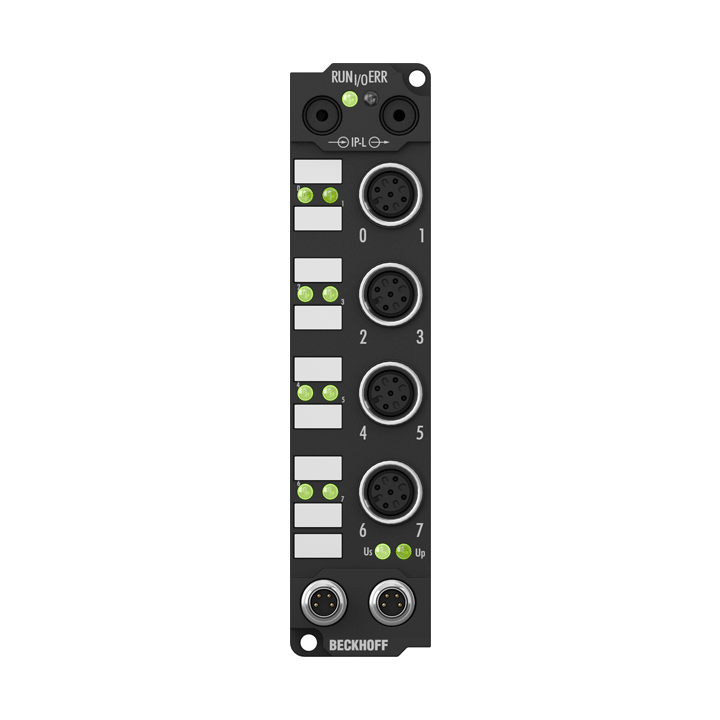

IE2042
Модуль цифрового вывода IE2042 передает двоичные сигналы управления устройства автоматизации на исполнительные механизмы на уровне процесса. Восемь выходов обрабатывают токи нагрузки до 2 A каждый, при этом общий ток ограничивается 12 A. Питание выходов осуществляется через три цепи напряжения нагрузки; Это означает, что с помощью этого модуля нет необходимости пересылать напряжение питания.
Состояние сигнала отображается с помощью светодиодов. Сигнал подается через резьбовые разъемы M12.
Выходы защищены от короткого замыкания и обратной полярности.
Характеристики
