| Статус продукта |
Серийная поставка |
|---|---|
| Полевая шина |
SERCOS II |
| ПК-интерфейс |
PCI™ |
| Количество каналов |
1 |
| Стоимость трансфера |
2 , 4 , 8 , 16 Мбод |
| Шинный интерфейс |
2 разъема FSMA согласно IEC 874-2 |
| синхронизация |
Синхронизация нескольких карт через ленточный кабель |
| Время цикла |
все времена цикла , поддерживаемые интерфейсом SERCOS (от 62 , 5 мкс) |
| NOVRAM |
– |
| Аппаратная диагностика |
1 светодиод на канал |
| водитель |
TwinCAT Ввод-вывод и более высокие уровни |
| Размеры (Ш х В х Г) |
Один слот , ок. 95 mm x 120 mm |
| Рабочая температура |
0…55 °C |

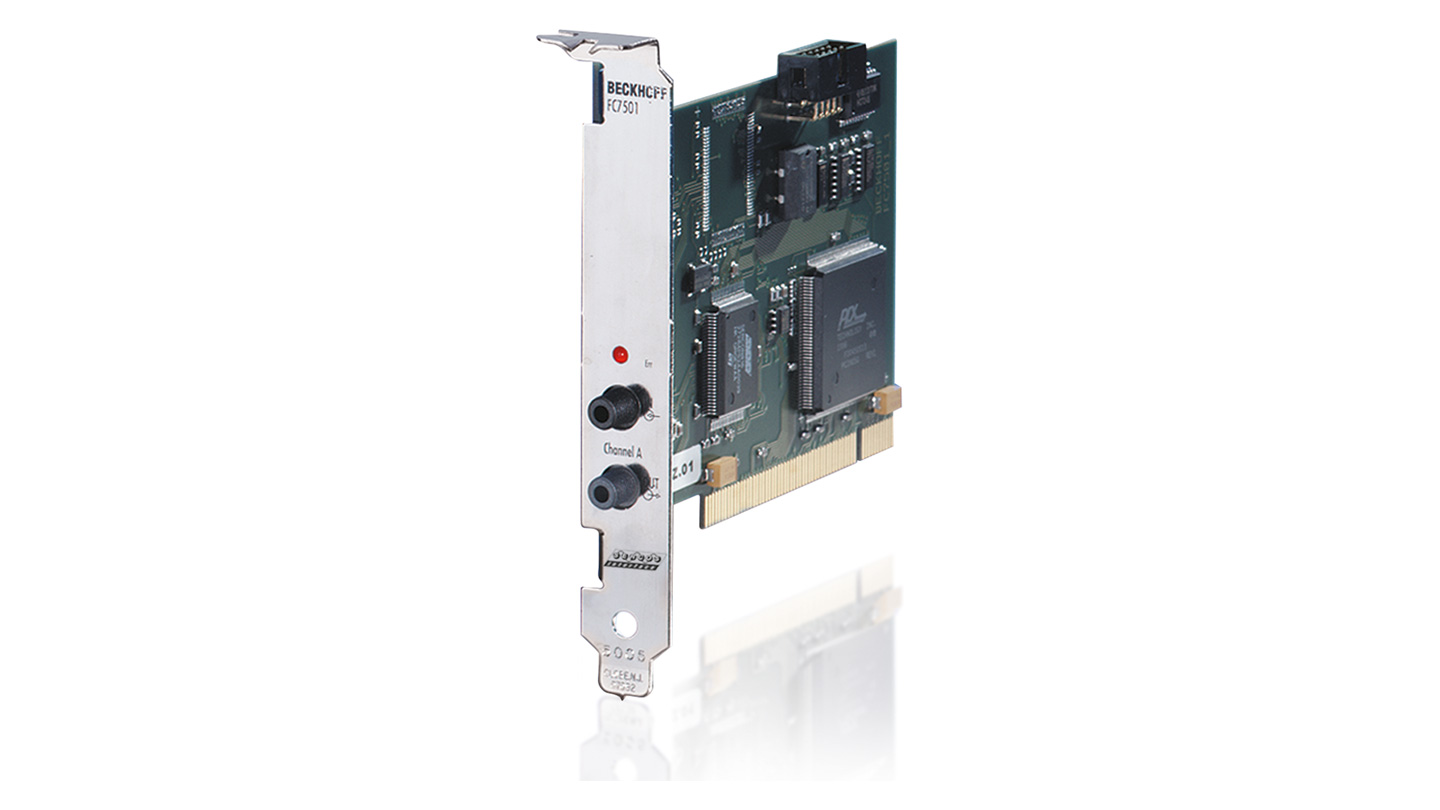

FC7501
Карты полевой шины SERCOS II PCI™ от Beckhoff обеспечивают прямой доступ к SERCON816-ASIC. Драйвер, интегрированный в программное решение TwinCAT, обеспечивает оптимальный доступ к интерфейсу SERCOS для этих пассивных карт. Нет искусственных ограничений относительно количества участников шины и данных ввода-вывода на каждого участника. Благодаря этому созданию интерфейса производительность TwinCAT выходит на первый план:
- до 254 участников (оси, модули ввода/вывода, например, шинные модули с шинным соединителем BK7500)
- Любое назначение и длина данных ввода/вывода
- точная синхронизация между TwinCAT и SERCOS
- Возможно время цикла от 62,5 мкс
- синхронная передача данных процесса
- Мастер-режим можно настроить с помощью программного обеспечения.
- Опционально два канала полевой шины параллельно на одной карте (2 x SERCON816)
- Возможна синхронизация двух каналов и других карт, а также ПК.
- Возможно чтение конфигурации шины
Благодаря вводу-выводу TwinCAT доступны инструменты настройки и драйверы для различных версий Windows для любых программ на языке высокого уровня (DLL) и приложений Visual Basic (ActiveX). Приложения с интерфейсами OPC могут получить доступ к карте через сервер OPC. Карту можно использовать с любым драйвером, который имеет прямой доступ к SERCON816-ASIC.
