| Статус продукта |
Серийная поставка |
|---|---|
| Полевая шина |
PROFIBUS DP (стандарт) , PROFIBUS DP-V1 (кл. 1+2: ациклические службы , сигналы тревоги) , DP-V2 , PROFIBUS MC (эквидистантность) |
| ПК-интерфейс |
PCI™ |
| Количество каналов |
2 |
| Стоимость трансфера |
9 , 6 кбод…12 Мбод |
| Шинный интерфейс |
2 разъема D-Sub , 9-контактные , с гальванической развязкой |
| Время цикла |
Концепция CDL допускает различное время цикла DP для каждого ведомого устройства. |
| Ширина на изображении процесса |
Всего макс.: 2 x 3 Кбайт входных и выходных данных. |
| NOVRAM |
–; Опция: 32 Кбайт |
| Аппаратная диагностика |
2 светодиода на канал |
| Размеры (Ш х В х Г) |
Один слот , ок. 106 mm x 175 mm |
| Рабочая температура |
0…55 °C |

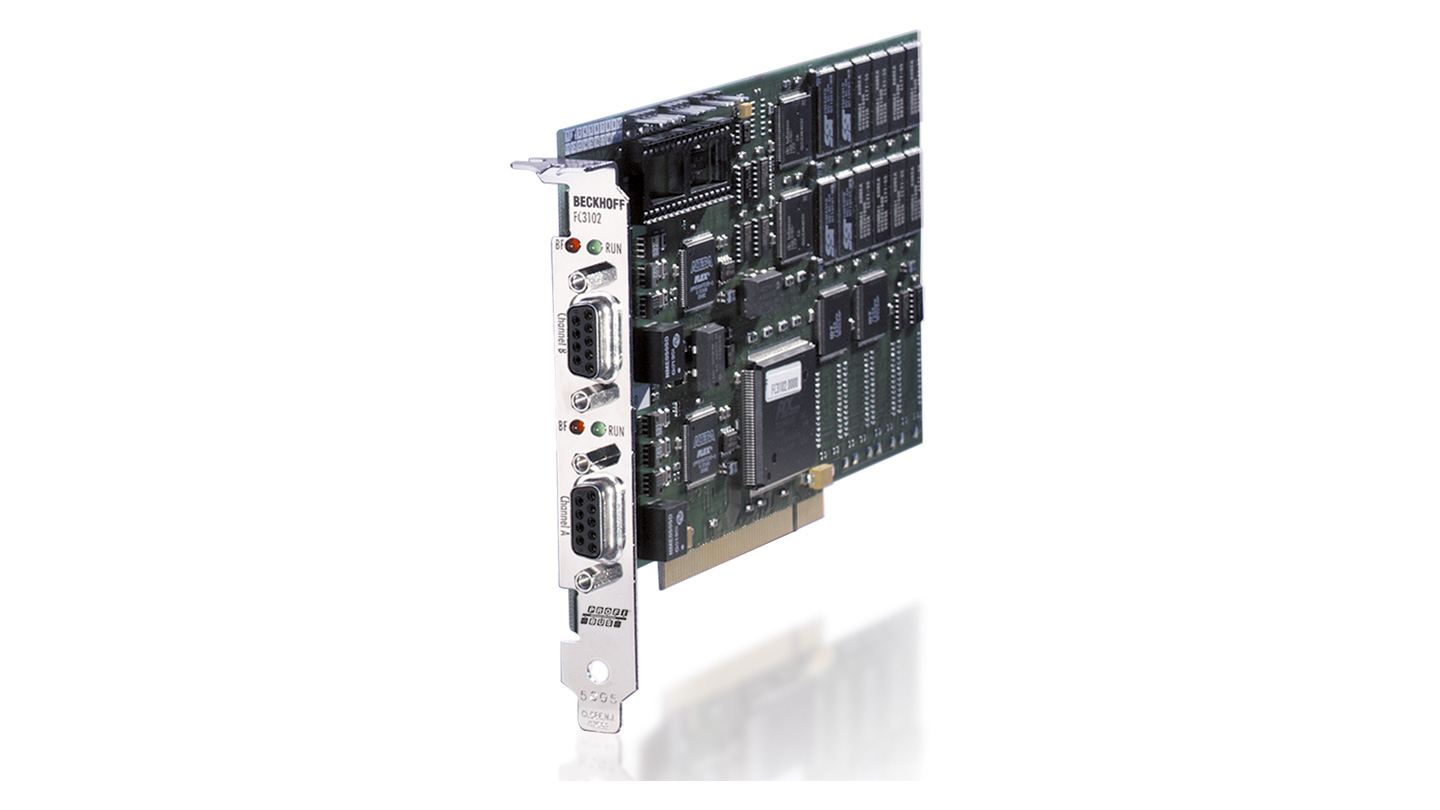

FC3102
PROFIBUS DP, DP-V1 и DP-V2 (MC): Карты полевой шины PROFIBUS-PCI™ от Beckhoff поддерживают протокол PROFIBUS со всеми функциями. Благодаря чипу PROFIBUS собственной разработки карты оснащены современной технологией PROFIBUS, включая высокоточный изохронный режим для управления осями и расширенные возможности диагностики. Эти карты — единственные, которые поддерживают разные скорости опроса для ведомых устройств и могут даже точно синхронизировать несколько каналов друг с другом. Функции:
- Время цикла от 200 мкс
- Главный, подчиненный и PROFIBUS мониторят со скоростью до 12 Мбит/с.
- мощные интерфейсы параметров и диагностики
- Управление ошибками можно свободно настроить для каждого участника шины.
- Чтение конфигурации шины и автоматическое назначение файлов GSD
Все функции удобно доступны в TwinCAT. Но другие приложения также выигрывают от разнообразных функций: в пакет программного обеспечения ввода-вывода TwinCAT включены общие драйверы для различных версий Windows, а также удобные инструменты настройки. Программы на языке высокого уровня используют DLL, приложения Visual Basic используют интерфейс ActiveX. Приложения с интерфейсом OPC могут получать доступ к данным процесса и параметрам через сервер OPC.
