| Статус продукта |
Серийная поставка |
|---|---|
| Полевая шина |
EtherCAT (Прямой режим) |
| ПК-интерфейс |
PCI™ |
| Количество портов EtherCAT |
2 x RJ45 , EtherCAT ВХОД/ВЫХОД |
| Стоимость трансфера |
100 Мбит/с |
| EtherCAT Ведомый контроллер |
ET1100 |
| RAM |
8 кБайт |
| Менеджер синхронизации |
8 |
| FMMU |
8 |
| Длина линии |
до 100 m |
| Аппаратная диагностика |
2 светодиода на канал , активность , связь |
| водитель |
Драйвер TwinCAT для EtherCAT , поддержка кода подчиненного стека EtherCAT ET9300 |
| Размеры (Ш х В х Г) |
Один слот , ок. 65 mm x 125 mm |
| Рабочая температура |
0…55 °C |

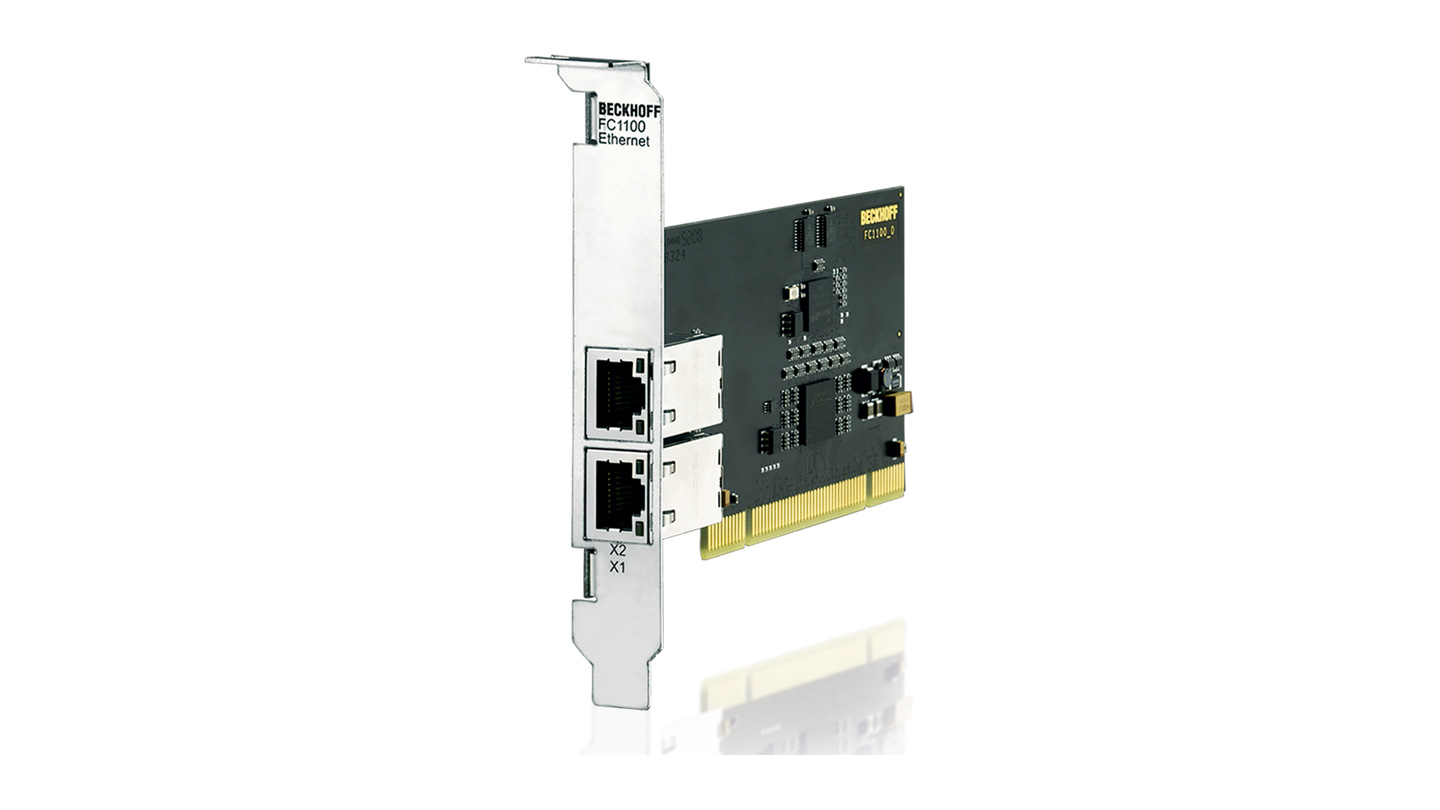

FC1100
С помощью карты PCI™-EtherCAT FC1100 ПК можно интегрировать в сеть EtherCAT в качестве подчиненного устройства. Карта имеет канал EtherCAT с двумя портами (IN/OUT) и может использоваться тремя способами:
- под TwinCAT он просто распознается как ведомый EtherCAT и может быть легко сконфигурирован с использованием желаемых данных процесса. Распределенные часы поддерживаются и задача корректируется.
- пользователь может создать собственное приложение (программу) на основе кода подчиненного стека Beckhoff EtherCAT ET9300 и получить доступ к карте. Возможности реального времени здесь ограничены.
- Доступ к карте можно записать совершенно самостоятельно, хотя для работы под Windows доступна dll от Beckhoff.
Если возникает потребность в обмене данными EtherCAT между системами, в дополнение к картам FC11xx следует рассмотреть функционально аналогичные устройства, такие как мостовой терминал EL6695 или интерфейс B110 встроенного ПК CX2/5xxx.
