| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
4 |
| Количество портов |
8 |
| Восходящий порт |
1 х аплинк 1 Гбит/с |
| Задержка перехода |
ок. 1 мкс |
| Разрешение временной метки |
1 нс (канал 0/1) |
| программное обеспечение |
WinPcap |
| Стоимость трансфера |
Порты зонда: 100 Мбит/с , порт восходящей линии связи: 1 Гбит/с |
| Аппаратная диагностика |
Индикатор связи/активности на канал , 1 светодиод питания |
| Источник питания |
24 (18…30) В пост. тока , 500 мА , 3-контактная клемма (+ , - , PE) |
| Размеры (Ш х В х Г) |
ок. 100 mm x 150 mm x 40 mm |
| Рабочая температура |
0…55 °C |

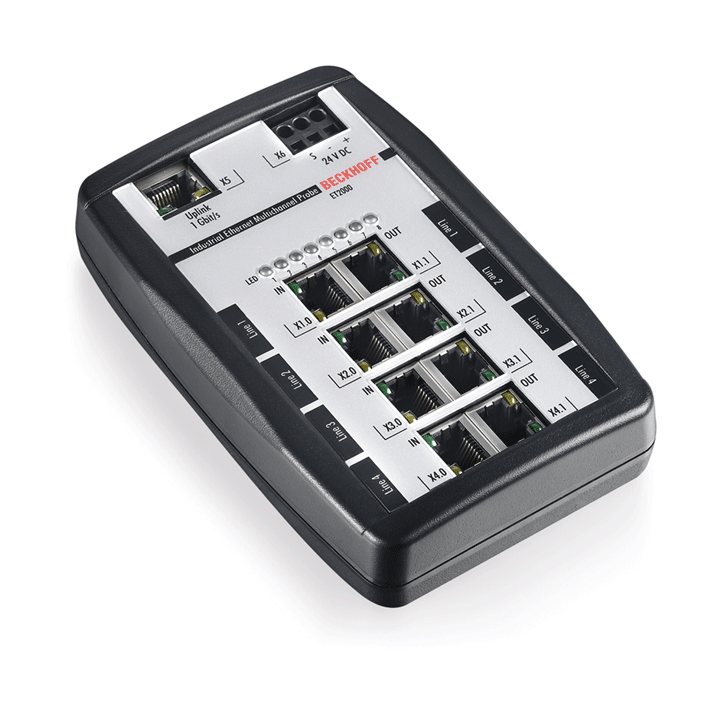

ET2000
Многоканальный зонд ET2000 от Beckhoff — это универсальное аппаратное обеспечение для анализа всех решений Industrial Ethernet. Благодаря восьми портам это устройство обеспечивает неограниченную синхронизированную запись до четырех независимых каналов со скоростью 100 Мбит/с. Все стандарты Ethernet реального времени, такие как: B. EtherCAT, PROFINET и т. д., а также обычные офисные сети Ethernet.
Благодаря своей компактной и прочной конструкции ET2000 идеально подходит не только для использования на машинах на месте, но и для использования в лаборатории. Благодаря четырем каналам можно записывать и анализировать как отдельные сети, так и разные местоположения в одной сети. Всем проходящим кадрам — в прямом и обратном направлениях — присваивается высокоточная временная метка в аппаратном обеспечении зонда, и они копируются в восходящий порт GBit. Высокое разрешение отметки времени в 1 нс обеспечивает очень точный временной анализ подключенных сегментов сети. Зонд ET2000 прозрачен для подключенных шин. Благодаря очень низкой задержке обработки система практически не подвергается воздействию.
Устройство можно подключить к любому интерфейсу GBit Ethernet на стороне ПК. Используя плагин для бесплатного сетевого монитора Wireshark, можно анализировать записи и высокоточные временные метки с помощью этого сетевого монитора.
