ET1100

ASIC EtherCAT ET1100 предлагает экономичное и компактное решение для реализации ведомого устройства EtherCAT. Он обрабатывает протокол EtherCAT на аппаратном уровне и, таким образом, гарантирует высокую производительность и возможность работы в реальном времени, независимо от каких-либо подчиненных микроконтроллеров и программного обеспечения, реализованного на них. EtherCAT-ASIC позволяет как реализовывать простые цифровые модули без микроконтроллера, так и разрабатывать интеллектуальные устройства с собственным процессором через три интерфейса данных процесса – цифровой ввод-вывод, SPI и 8/16-битный микроконтроллер. ASIC имеет распределенные часы, которые обеспечивают высокоточную синхронизацию (< 100 нс) ведомых устройств EtherCAT. Напряжение питания составляет 3,3 V или 5 V; Напряжение Core на 2,5 V генерируется встроенным последовательным стабилизатором или может быть подано напрямую. ET1100 подходит как универсальное решение для всех типов устройств EtherCAT и требует минимального места на плате благодаря своей чрезвычайно компактной конструкции и небольшому количеству внешних компонентов.

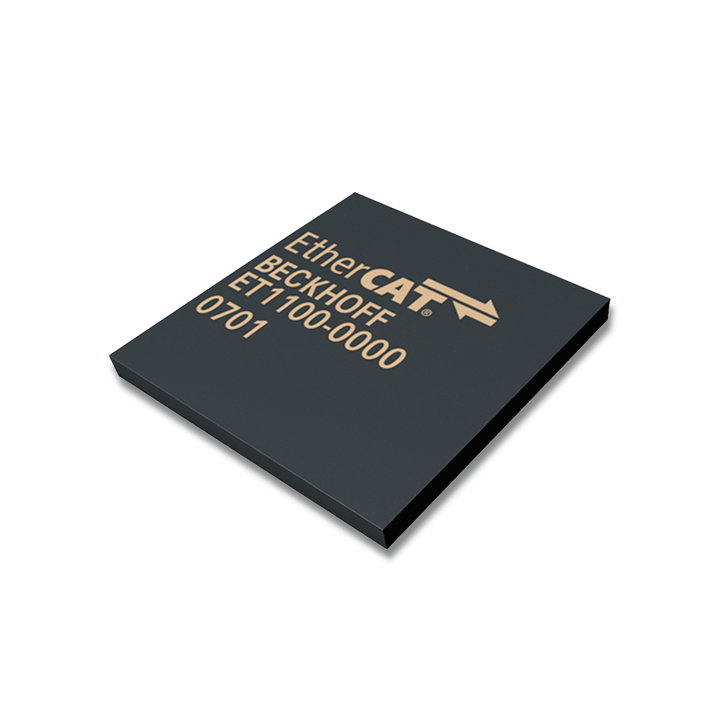

Случай ET1100-ASIC (BGA128) имеет размер 10 x 10 mm. Чип может поддерживать до четырех портов EtherCAT. Внутренняя память объемом 8 КБ (DPRAM) для доступа к данным процесса и параметров адресуется либо через параллельную, либо через последовательную шину данных. В качестве альтернативы ASIC можно использовать без контроллера: напрямую можно подключить до 32 цифровых сигналов.
