| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
PROFINET RT |
| Шинный интерфейс |
2 разъема M12 , D-код (переключаемые) |
| Задача в системе EtherCAT |
Подключение цифровых и аналоговых стандартных блочных модулей EtherCAT к сетям PROFINET RT |
| Количество блочных модулей EtherCAT |
в зависимости от размера данных процесса |
| Тип/количество периферийных сигналов |
в зависимости от размера данных процесса |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Потребляемая мощность из США |
200 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
автоматически |
| Возможное разделение |
500 V |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Масса |
ок. 450 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

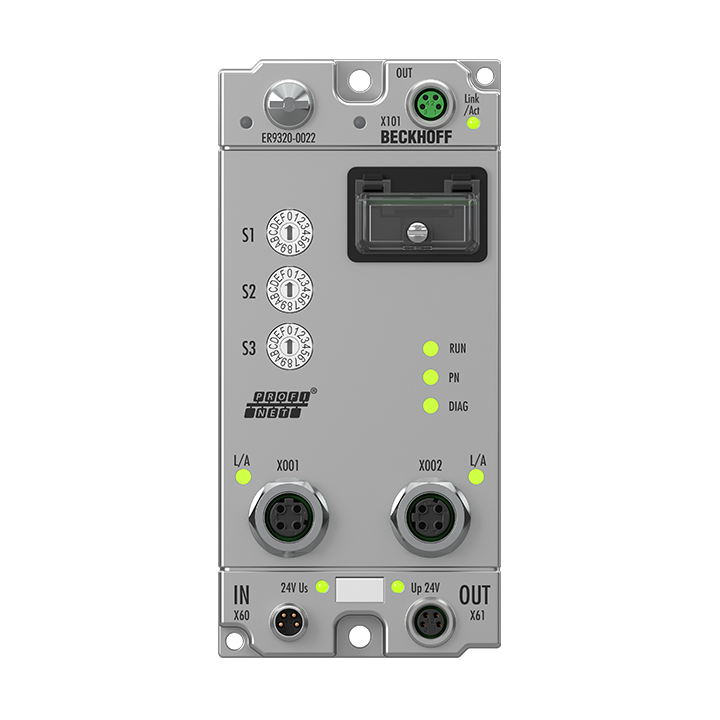

ER9320-0022
Блок EtherCAT ER9320-0022 соединяет сети PROFINET-RT с модулями блока EtherCAT (EPxxxx, ERxxxx или EQxxxx) и преобразует телеграммы из PROFINET RT в EtherCAT. Станция состоит из ER9320-0022 и любого количества блочных модулей EtherCAT. Соединение с PROFINET осуществляется через разъем M12 с D-кодом (вход/выход). Благодаря EtherCAT блок PROFINET-RT имеет подчиненную, мощную и сверхбыструю систему ввода-вывода с большим выбором модулей. ER9320-0022 поддерживает профиль PROFINET и поэтому легко вписывается в сети PROFINET-RT.
Характеристики
