| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
4 (несимметричные) , 1 на розетку |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Время перехода |
~ 100 мкс |
| разрешение |
16 Bit (включая знак) |
| Тип сигнала |
-10/0…+__ДЕРЖАТЬ_0__ , 0/4…20 мА , параметрируется для каждого канала |
| Синфазное напряжение UCM |
макс. 35 V |
| Внутреннее сопротивление |
> 200 kОм , тип. 85 Ом + напряжение диода |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Входной фильтр частоты среза |
5 kHz |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Входной фильтр |
настраиваемый |
| Питание датчиков |
от напряжения нагрузки UP |
| Потребляемая мощность из США |
120 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V |
| Особые свойства |
Ток или напряжение можно параметрировать |
| Масса |
ок. 265 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

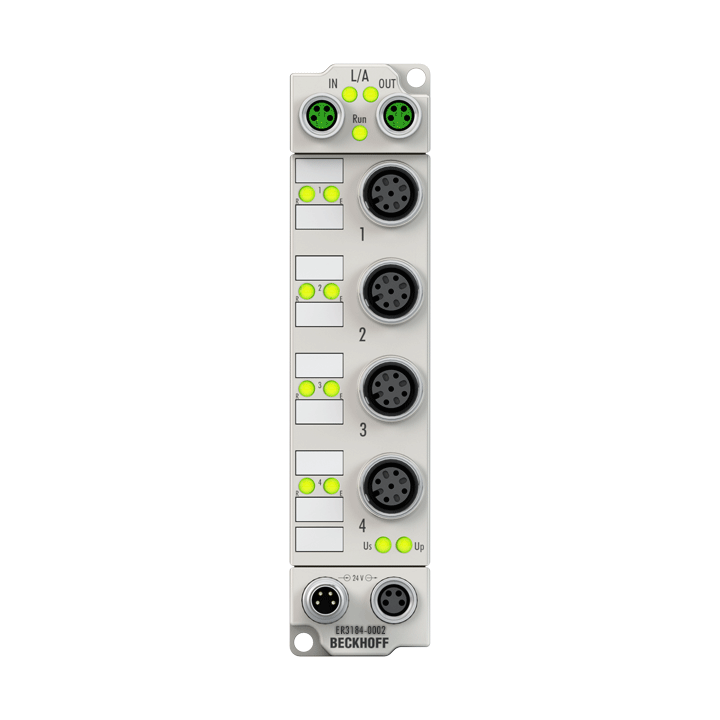

ER3184-0002
Блок EtherCAT ER3184-0002 имеет четыре аналоговых входа, которые можно индивидуально параметрировать, чтобы они обрабатывали сигналы в диапазоне от -10/0 до +10 V или в диапазоне 0/4…20 мА. Напряжение или входной ток оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Четыре входных канала являются несимметричными входами и имеют общий внутренний потенциал земли. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.
