| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество каналов |
4 входа + 4 выхода |
| Подключение входов/выходов |
Розетка M8 , 3-контактная , кодировка А |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
11…30 V , входной ток 6 мА (EN 61131-2 , тип 3) |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A |
| время переключения |
ТОН: тип. 50 мкс , TOFF: тип. 100 мкс |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Потребляемый ток, напряжение нагрузки |
обычно 20 мА на канал |
| Потребляемая мощность из США |
120 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
Управляющее напряжение/полевая шина: да |
| Масса |
ок. 265 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

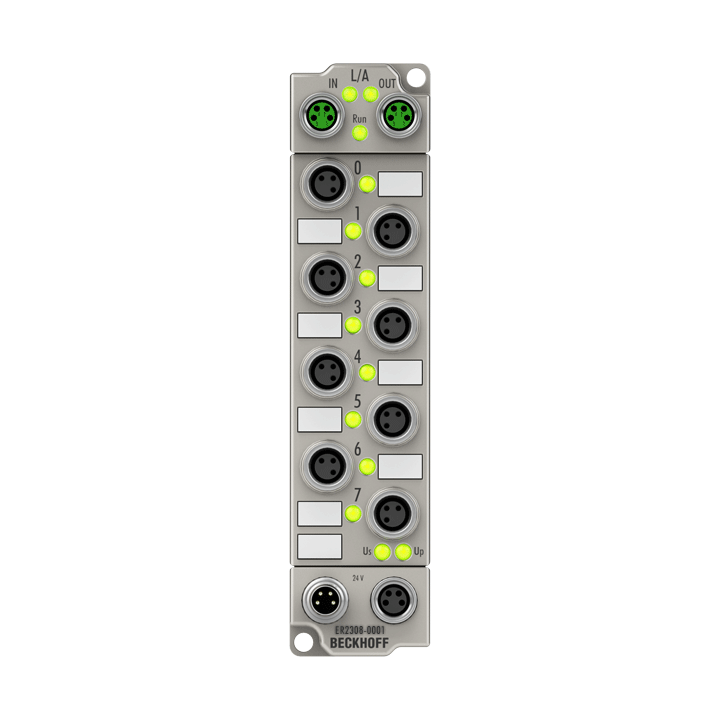

ER2308-0001
Блок EtherCAT ER2308-0001 объединяет четыре цифровых входа и четыре цифровых выхода на одном устройстве. Выходы обрабатывают токи нагрузки до 0,5 A, устойчивы к короткому замыканию и обратной полярности. Состояние сигнала отображается с помощью светодиодов. Сигналы подключаются через резьбовые разъемы M8.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.
Похожие товары

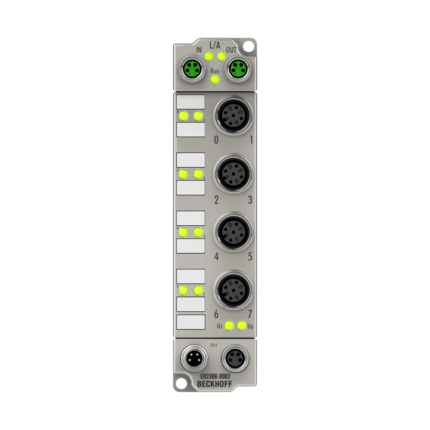

ER2308-0002
