| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M12 , 4-контактные , кодировка D |
| Количество выходов |
8 |
| Выходы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
2 , 8 A на канал , индивидуальная защита от короткого замыкания , ∑ 16 A |
| время переключения |
ТОН: тип. 200 мкс , TOFF: тип. 200 мкс |
| Ток короткого замыкания |
тип. 15 A |
| Распределенные часы |
– |
| Потребляемая мощность из США |
обычно 130 мА |
| Потребляемый ток, напряжение нагрузки |
тип. 20 мА + нагрузка |
| Подключение источника питания |
Питание: вилка 1 x 7/8" , 5-контактная; пересылка: розетка 1 x 7/8" , 5-контактная |
| Возможное разделение |
500 V |
| Особые свойства |
1 выход на разъем M12 , ∑ 16 A |
| Масса |
ок. 950 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

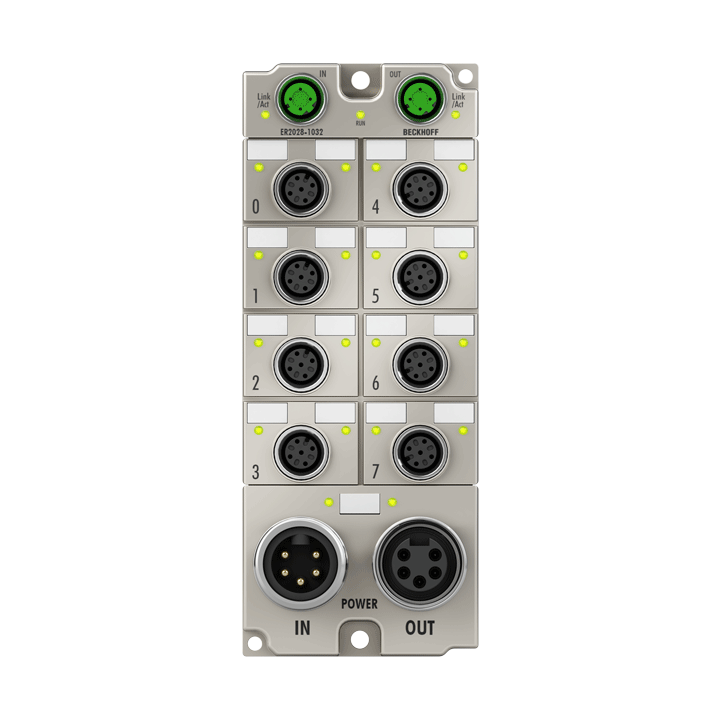

ER2028-1032
Блок EtherCAT ER2028-1032 с цифровыми выходами переключает двоичные сигналы управления от контроллера на уровень процесса к исполнительным механизмам. Восемь выходов обрабатывают токи нагрузки до 2,8 A каждый, при этом общий ток ограничивается 16 A.
Состояние сигнала отображается с помощью светодиодов. Сигнал подается через резьбовые разъемы M12. Все выходы защищены от короткого замыкания и обратной полярности. Соединение EtherCAT осуществляется через разъемы M12 с кодировкой D.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.
Похожие товары

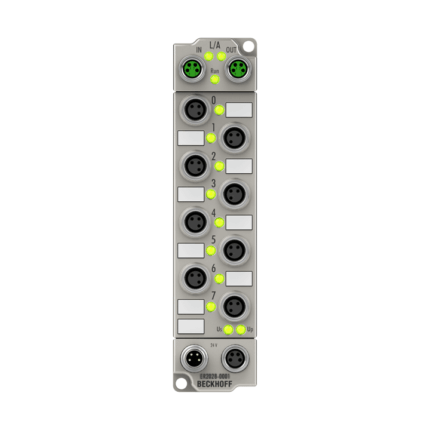

ER2028-0001
Блок EtherCAT ER2028-0001 с цифровыми выходами переключает двоичные сигналы управления от контроллера к исполнительным механизмам на уровне процесса. Восемь выходов обрабатывают токи нагрузки до 2 A каждый, при этом общий ток ограничивается 4 A. Это делает эти модули особенно подходящими для приложений, в которых не все выходы активны одновременно или в которых не всем исполнительным устройствам требуются сигнальные токи от 2 A.
Состояние сигнала отображается с помощью светодиодов. Сигнал подается через резьбовые разъемы M8. Выходы защищены от короткого замыкания и обратной полярности.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.

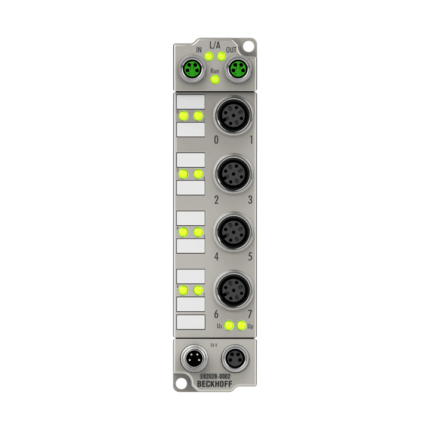

ER2028-0002
