| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
8 , 2 из которых имеют временную метку |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
10 мкс |
| Напряжение сигнала «0» |
-3…+5 V (аналогично EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (аналогично EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (аналогично EN 61131-2 , тип 3) |
| Распределенные часы |
Да |
| Точность распределенных часов |
< 100 нс (канал 0/1) |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Разрешение временной метки |
1 нс (канал 0/1) |
| Временная метка точности |
10 нс (+ входная задержка) (канал 0/1) |
| Потребление тока из США (без тока датчика) |
120 мА |
| Возможное разделение |
500 V |
| Особые свойства |
Временная метка , зафиксировать последний край |
| Масса |
ок. 265 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

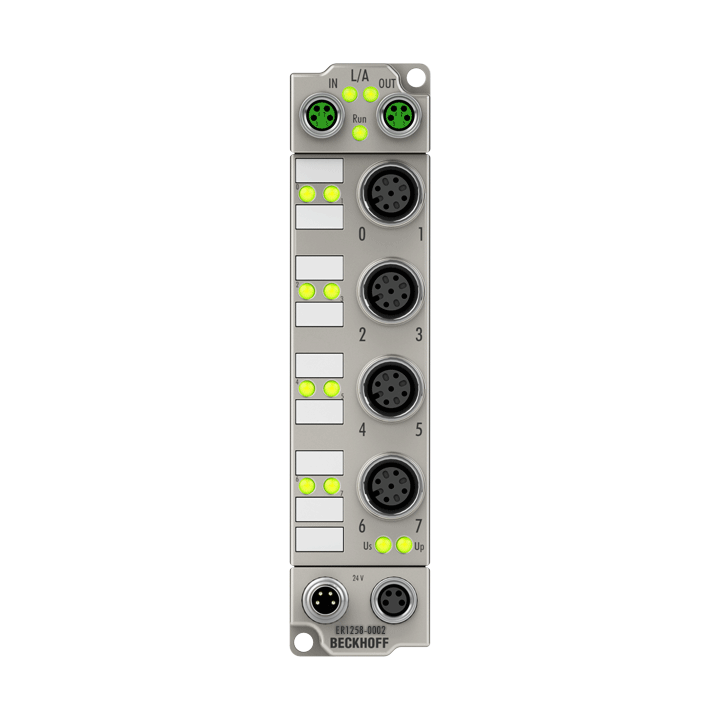

ER1258-0002
Блок EtherCAT ER1258-0002 с цифровыми входами улавливает быстрые двоичные сигналы управления с уровня процесса и передает их на систему управления гальванически развязанным образом. Сигналы 0 и 1 имеют отметку времени, которая указывает время последнего изменения фронта с разрешением 1 нс. С помощью этой технологии можно точно отслеживать кривые сигналов во времени и связывать их с распределенными тактовыми импульсами по всей системе. Эта технология часто устраняет необходимость в параллельном аппаратном подключении цифровых входов или сигналов энкодера для целей синхронизации. Это означает, что возможны эквидистантные по времени реакции, в значительной степени независимые от времени цикла шины.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.
