| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
8 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Номинальное входное напряжение |
24 V DC (-15 %/+20 %) |
| Входной фильтр |
3 ms |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Распределенные часы |
– |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Питание датчиков |
от управляющего напряжения , макс. 0 , 5 A , полная защита от короткого замыкания |
| Возможное разделение |
Управляющее напряжение/полевая шина: да |
| Масса |
ок. 265 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

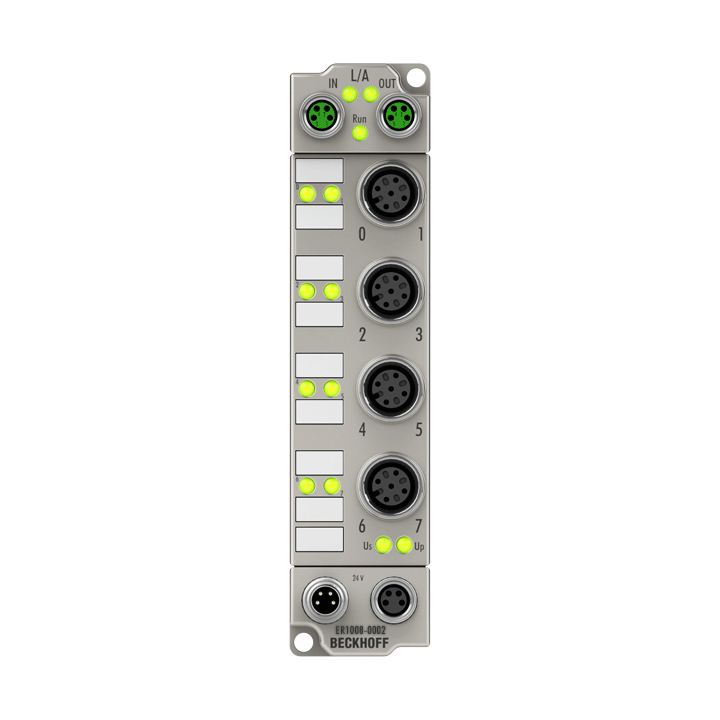

ER1008-0002
Блок EtherCAT ER1008-0002 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M12.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но его можно дополнительно подключить для пересылки.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.
Похожие товары

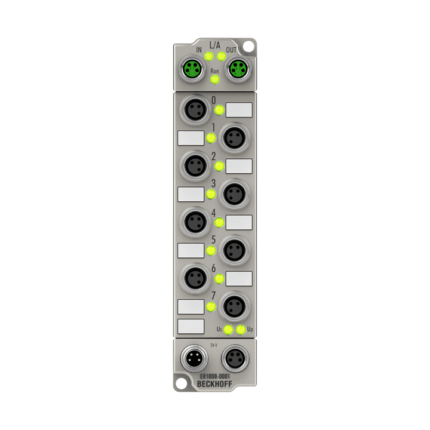

ER1008-0001
Блок EtherCAT ER1008-0001 с цифровыми входами записывает двоичные сигналы управления с уровня процесса и гальванически развязывает их на управление. Состояние сигнала отображается светодиодами, подключение сигнала осуществляется через резьбовые разъемы M8.
Датчики питаются от управляющего напряжения УС. Напряжение нагрузки UP не используется во входном модуле, но его можно дополнительно подключить для пересылки.
Коробочные модули EtherCAT в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полной заливке и металлической поверхности серия ER идеально подходит в случаях, когда предъявляются повышенные требования к упругости и стойкости, например, к брызгам при сварке.

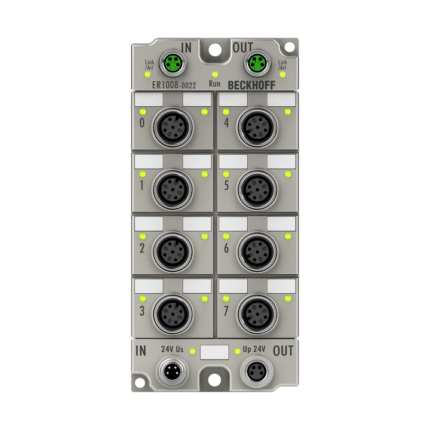

ER1008-0022
